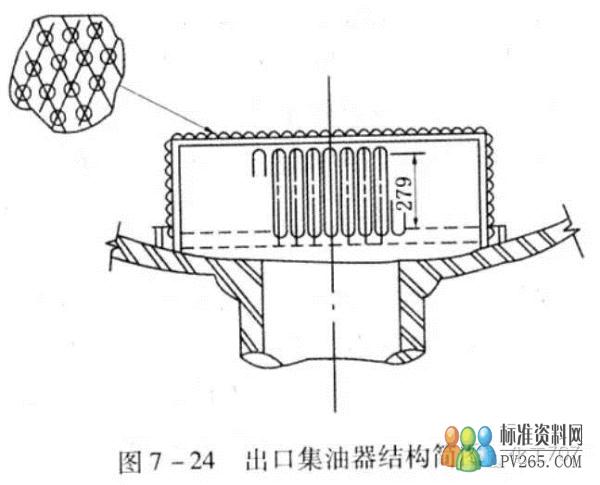

出口集油器起支撑下层催化剂床层的作用，在集油器周围填入瓷球。结构图如下：

催化裂化装置反应-再生系统的设备主要有再生器、沉降器、提升管反应器以及他们所属的部件和专用机械、特殊阀门等。

其中再生器是催化裂化装置的关键设备之一，它的结构形式和操作状况直接影响再生催化剂的含炭量及催化剂损耗。

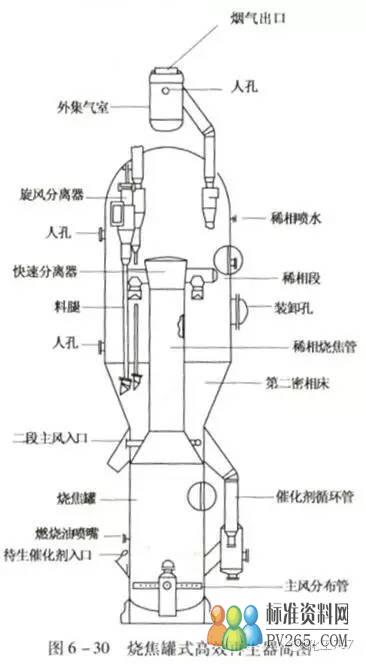

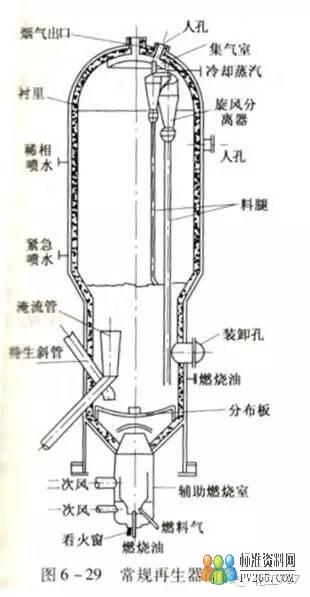

下图分别为并列式装置常规再生器和烧焦罐式高效再生器简图。

烧焦罐式再生器特点：高流速、高温度、高氧含量和低催化剂藏量，以提高再生器的烧焦效率，总烧焦强度可达到250-320kg/(t.h).

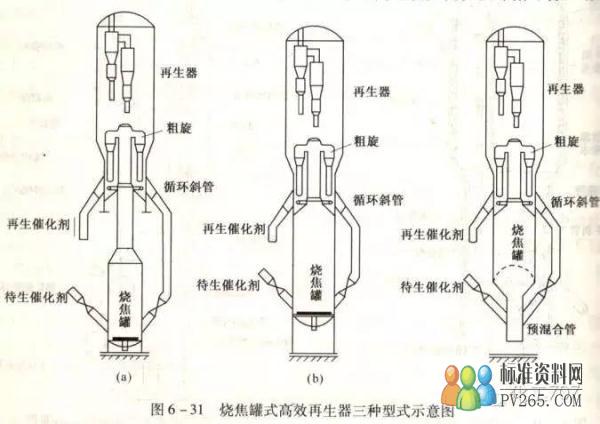

自20世纪70年代至90年代初，烧焦罐式再生器一直是我国催化裂化再生技术的主流设计，据不完全统计，目前主要有三种型式如下图所示：

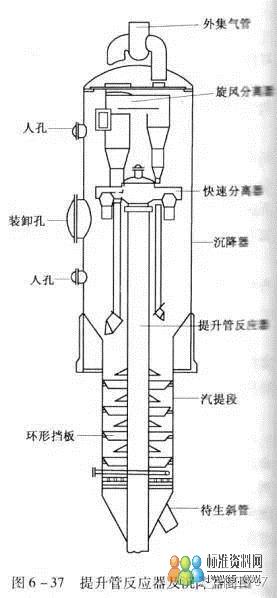

分子筛提升管催化裂化装置的反应系统，主要包括提升管反应器和沉降器两大设备。其结构简图如下：

提升管底端设有混合区，是原料油与再生催化剂的混合、汽化和开始加速的重要区域。为了降低混合区的热烈化程度和充分发挥沸石催化剂的固有活性，必须确保催化剂和油在起始接触点上就充分混合。并在油气和催化剂并流通过垂直提升管时，要尽可能使原料均匀分布减少反混。
