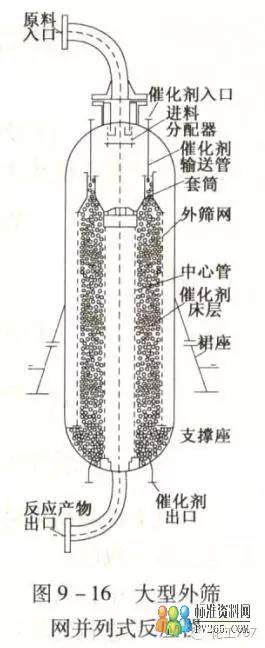

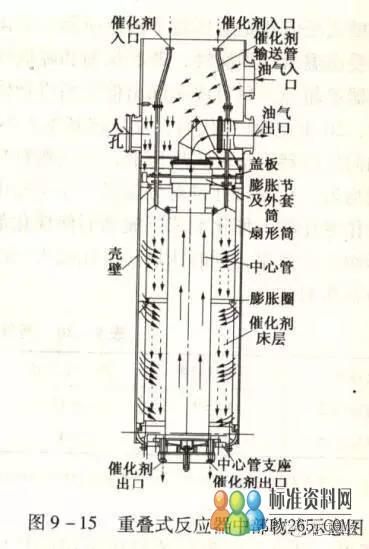

并列式反应器

反应器选材注意事项

由于反应条件苛刻，故反应器材质选择及保护要以满足工艺条件的要求并确保安全为前提。除钢材满足强度条件外，还要考虑氢腐蚀和硫化氢腐蚀现象。

氢腐蚀一般有氢渗透、氢鼓泡、氢脆变和金属脱碳四种表现形式，为了防止氢腐蚀以前常用的内保温方法防范，现在一般采用双层堆焊的方法即使用热壁筒。

由于加氢裂化过程原料中一般还有硫，因此在选材时也要充分考虑硫化氢腐蚀对设备的危害，因此，一般选用 21/4Cr-1Mo，他具有良好的抗氢蚀性能和较高的蠕变强度。

加氢反应器是加氢装置的主要设备，根据工艺特点，加氢反应器主要分为固定床反应器和沸腾床反应器两种。主要由筒体和内部构件两部分组成。

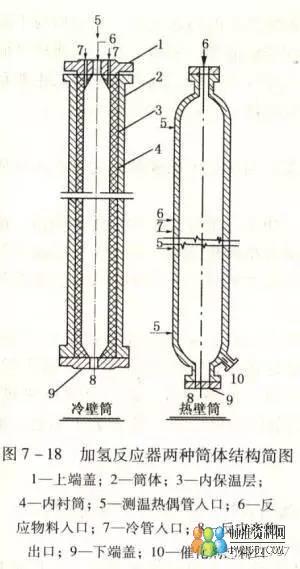

加氢反应器按照其结构特征可分为冷壁反应器和热壁反应器两种如图所示：

热壁式反应器的器壁直接与介质接触，器壁温度与操作温度基本一致，所以被称为热壁式反应器。尽管热壁加氢反应器制造难度较大，一次性投资较高，但由于它可以保证长周期安全运行，目前已在国际上普遍采用。

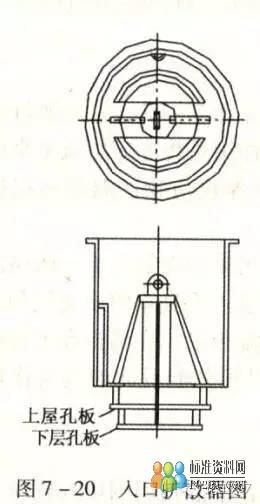

入口扩散器是介质进入反应器遇到的第一个部件，它置于反应器顶部其作用是：将进入的介质扩散到反应器的整个截面上；防止气液介质直接冲击气液分配盘；通过扰动促使气液两相混合，起到预分配的作用。结构简图如下：

在催化剂床层上面，采用分配盘是为了均匀反应介质，改善其流动状况，实现与催化剂的良好接触，进而达到径向和轴向均匀分布。分配盘由塔板盘和该板上均匀的分布器组成，分布器形式多样，如下图所示：

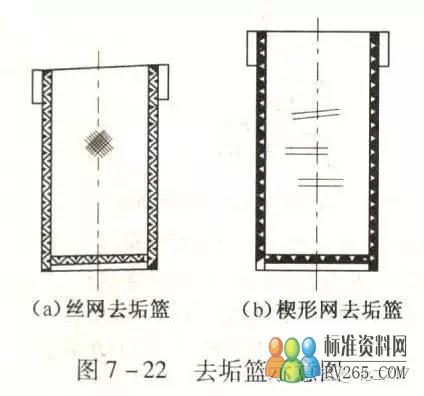

在加氢反应器的顶部催化剂床层上有时设有去垢篮，与床层上的瓷球一起对进入反应器的介质进行过滤。

为了使整个床层截面上达到更加均匀分布，更为了滤除进料中的固体杂质，减少床层压降，一般在加氢裂化过程的第一个反应器的进料分配盘的每三个泡帽下面，安装一个金属网编织成的篮筐，外部均匀装填粒度上大下小的瓷球。篮筐用铁链固定在分配盘梁上。

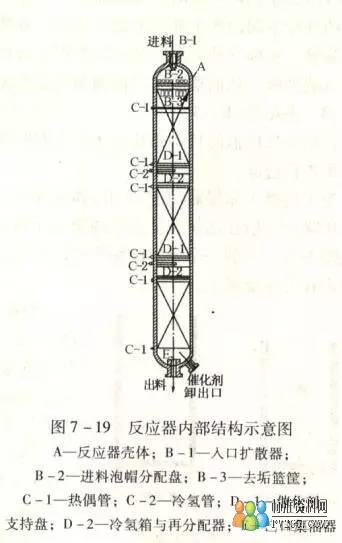

见简图7-19反应器内部结构示意图中C-1、C-2。

如果反应器有两个以上的催化剂床层，上层催化剂就需要支撑。是两个催化剂床层分开，有时还会在中间注入冷氢。

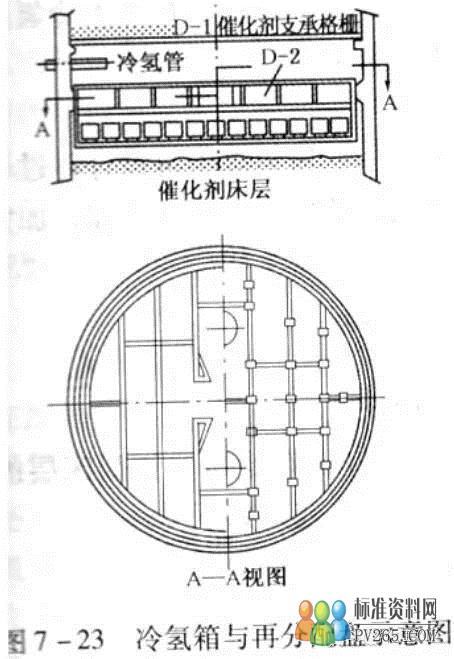

冷氢箱实际上是一个混合箱和预分配盘的组合体，结果如下图所示。它是加氢反应器内的热反应物与冷氢气进行混合及热量交换的场所。它的作用是将上床层流下来的物料与冷氢管注入的冷氢在该箱内进行充分混合，吸收反应热，控制反应物温度不超多规定值，避免反应器超温。
