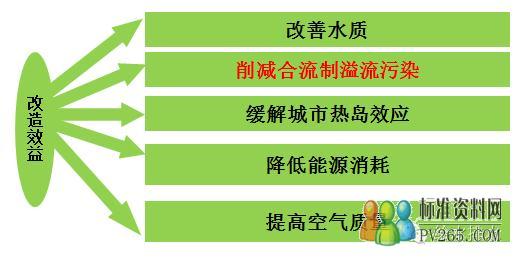

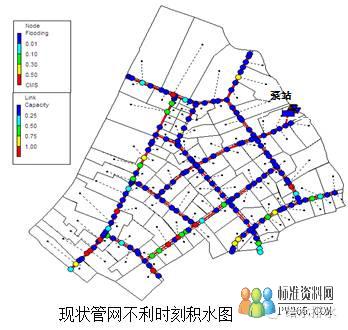

3种海绵设施的设计值与相应的SWMM模型参数 模型分析方法以经过率定的管网模型为框架，结合海绵设施布置方案，完成模型中设施的布置； 以子汇水区域为单位，考虑地表汇流条件，设置海绵设施的收集与排放途径； 设施排水管道出水接入排水管网； 通过设计暴雨下地面积水情况评价改造工程的效果。短历时设计暴雨下海绵设施改造后系统排水能力以5年一遇1h设计降雨（58mm/h）作为模型输入降雨，根据积水量评估系统的排水能力，模拟时长取24h。 生物滞留池的初始含水率取凋萎点以上10%，绿色屋顶初始含水率取凋萎点以上5%。 通过孔口系数控制渗透铺装排空时间为24h。 在上述设计条件下，地面无明显积水，基本达到5年一遇标准。 直接从5年一遇1h降雨开始进行海绵设施效果的评估，特别是在不能下渗的地区，是效果评价有利。在设施含水率较高时发生暴雨，设施的水量滞留、峰值削减作用都会下降。 长历时暴雨下系统排水能力的评估海绵设施在上海主要是存储设施 历时24h，累积雨量143mm，按照SCSⅠ雨型分配雨量，最大1h降雨强度37.5mm； 模拟结果，地面积水量约为43m3，在模拟误差范围内，系统基本达到5年一遇排水标准。 因为输入降雨的峰值雨强只有1年一遇 结果仅说明增设海绵设施有可能使已建老系统达到接近于5年一遇标准达到5年一遇标准传统改造方法的工程量根据水力坡降法，通过模型计算识别瓶颈管段，结合管道超载程度、水流方向与服务面积调整的需要，确定翻排管道的范围。管道：需改造管段总长度为1812m，占鞍山系统管道长度的28.7%泵站：排水能力由10.22m3/s提高至16m3/s   传统改造方法的成本TC=C DI CSO CEN COTTC：总成本C DI： 直接成本CSO： 社会成本CEN： 环境成本COT： 其它成本 直接成本来上海市积水点改造工程单位成本统计，因为不包括难以实施的改造项目，相关统计值偏低；已实施的泵站翻建费用不包括临时排水费用。海绵设施改造成本本课题提出的海绵设施改造方案，基本不改变土地用途，不包括征地费用。  A区域改造方案的总造价在1.40~1.60亿元海绵设施改造的效益  因多数效益难以量化，本课题只讨论削减合流制溢流的直接效益。削减溢流污染效益  通过平水年降雨过程的连续模拟，计算海绵设施的年溢流水量削减率，在平水年（1996年）降雨条件下，A区域实施海绵设施建设方案可削减年溢流量54.0%，年溢流次数从13次减少到6次。
