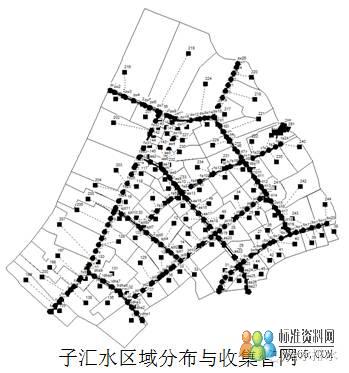

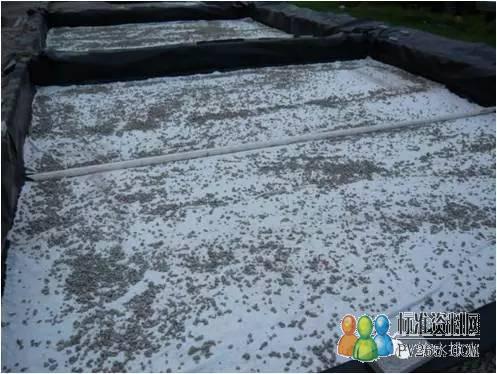

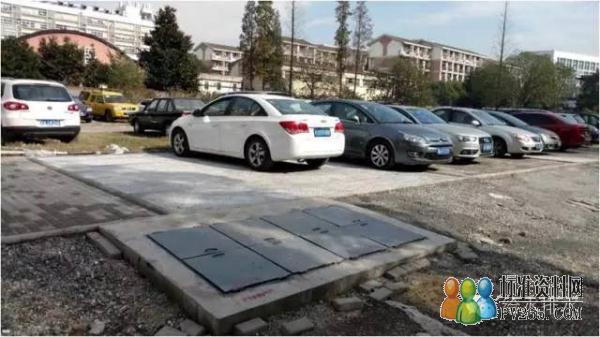

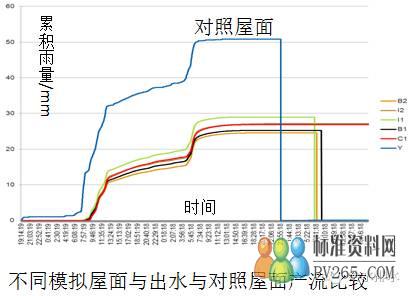

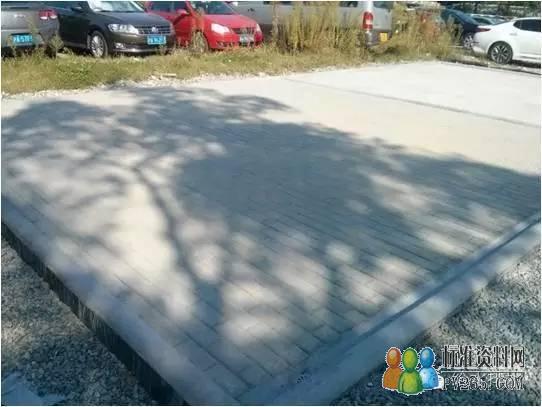

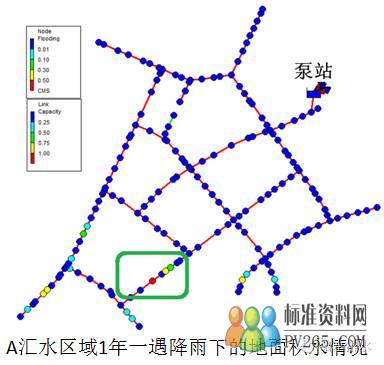

图片依次为底部防渗膜、透水混凝土、流量监测井、缝隙透水砖不同介质组成与厚度绿色屋顶模型试验 使用翻斗雨量计连续检测降雨以及设施出流的流量过程 评价不同组成基质的绿色屋顶的水文、水质控制效果及基质含水率变化过程 绿色屋顶的水文控制效果介质厚度10~15cm条件下,不同降雨间隔下的控制降雨量在15-20mm 介质厚度10~15mm的粗放型绿色屋顶的年水量控制率在50%~60% 不额外占用土地 绿色屋顶模型装置的含水率实测结果 持水性好、植物可利用水量(available water) 高的基质是C1,B2; 发生超过设施控制能力的大雨50h后,设施的含水率可降低到凋萎点以上约5%; 根据实验结果与上海市降雨分布的统计,确定适合的绿色屋顶的基质及其初始含水率设置。生物滞留池 —— 绿地绿色屋顶 ——旧多层寓渗透铺装 ——小区道路、停车场与市政人行道规模按照接近最大设置可能性考虑,在设施容积利用不充分的子区域适当调减。四水力模型的构建与改造效果评价A区域现状排水能力的评估 在1年一遇1h降雨 (36.5 mm/h,芝加哥雨型)条件下,A区域地面积水量约为1380m3,现状排水系统未能达到1年一遇的标准。根据水力坡降线法,识别瓶颈管段并拟定改造方案。改造后系统基本达到1年一遇排水标准。 按照改造后的管网数据,进行海绵设施提高已建成系统排涝能力的评估。依据SWMM模型应用要求,按照地表径流排入市政管网的路径,共划分了110个子集水区。 2/4 首页上一页1234下一页尾页 |
