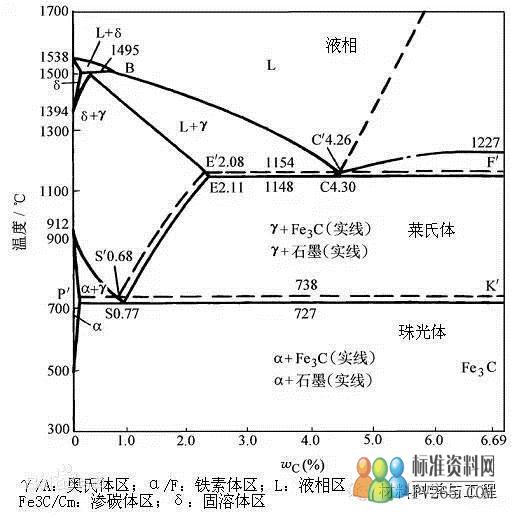

特征点 相图中应该掌握的特征点有:A、D、E、C、G(A3点)、S(A1点),它们的含义一定要搞清楚。根据相图分析如下点: 相图中重要的点(14个): 1.组元的熔点: A (0,1538) 铁的熔点;D (6.69,1227) Fe3C的熔点 2.同素异构转变点:N(0, 1394) δ-Fe γ-Fe;G(0, 912)γ-Fe α-Fe 3.碳在铁中最大溶解度点: P(0.0218,727),碳在α-Fe 中的最大溶解度 E(2.11,1148),碳在γ-Fe 中的最大溶解度 H (0.09,1495),碳在δ-Fe中的最大溶解度 Q(0.0008,RT),室温下碳在α-Fe 中的溶解度 三相共存点: S(共析点,0.77,727),(A F Fe3C) C(共晶点,4.3,1148),( A L Fe3C) J(包晶点,0.17,1495),(δ A L ) 其它点 B(0.53,1495),发生包晶反应时液相的成分 F(6.69,1148 ), 渗碳体 K(6.69,727 ), 渗碳体 特性线 相图中的一些线应该掌握的线有:ECF线,PSK线(A1线),GS线(A3线),ES线(ACM线)。 水平线ECF为共晶反应线 碳质量分数在2.11%~6.69%之间的铁碳合金, 在平衡结晶过程中均发生共晶反应。 水平线PSK为共析反应线 碳质量分数为0.0218%~6.69%的铁碳合金, 在平衡结晶过程中均发生共析反应。 PSK线亦称A1线 GS线是合金冷却时自A中开始析出F的临界温度线, 通常称A3线。 ES线是碳在A中的固溶线, 通常叫做Acm线.由于在1148℃时A中溶碳量最大可达2.11%, 而在727℃时仅为0.77%, 因此碳质量分数大于0.77%的铁碳合金自1148℃冷至727℃的过程中, 将从A中析出Fe3C.析出的渗碳体称为二次渗碳体(Fe3CII)。Acm线亦为从A中开始析出Fe3CII的临界温度线. PQ线是碳在F中固溶线 在727℃时F中溶碳量最大可达0.0218%, 室温时仅为0.0008%, 因此碳质量分数大于0.0008%的铁碳合金自727℃冷至室温的过程中,将从F中析出Fe3C。析出的渗碳体称为三次渗碳体(Fe3CIII)。PQ线亦为从F中开始析出Fe3CIII的临界温度线。Fe3CIII数量极少,往往予以忽略。 相图相区 1.单相区(4个 1个): L,δ,A,F ,( Fe3C)。 2.两相区(7个):L δ,L Fe3C,L A, δ A ,A F ,A Fe3C ,F Fe3C。 来源:材料科学与工程 铸造生态圈 感谢 2/2 首页上一页12 |
