压力容器基本概念

1.压力容器的基本法规标准

1.1 法律、规程、条例

《特种设备安全法》（升级、取代国务院 （2009）549号 《特种设备安全监察条例》 （2014 0101实施）；

TSGR0004－2009《固定式压力容器安全技术监察规程》（20101201实施） （简称《固容规》；

TSGR0005－2009《移动式压力容器安全技术监察规程》（20101201实施）；

TSGR1001－2008《压力容器压力管道设计许可规则》（20030101实施）

《锅炉压力容器制造监督管理办法》（国质监22号令-20030101实施）

1.2 （强制性）技术标准

GB150.1∽4-2014 《压力容器》（取代GB150-1998)通用规定、材料、设计、制造与检验  常规设计--弹性失效（20120301实施）简称GB150；

GB151-1999《管壳式换热器》（ GB/T151-2014《热交换器》(20150401实施）；

JB4732-1995《钢制压力容器－分析设计标准》应力分析设计--弹塑性失效。

2.压力容器的管辖(适用)范围

2.1 TSGR0004-2009《固容规》）(★ ★ ★监检)

①PW5≥0.1MPa；

②PV ≥2.5MPa.L；

③盛装介质为气体、液化气体以及最高工作温度高于或者等于其标准沸点的液体。

2.2 GB 150.1∽4-2011《压力容器》

①P≮0.1MPa，且≯35MPa，或者真空度（外压）不低于0.02MPa ；

②设计温度：－269℃～900℃；

③内直径：不小于 150mm。

3.压力容器的分类

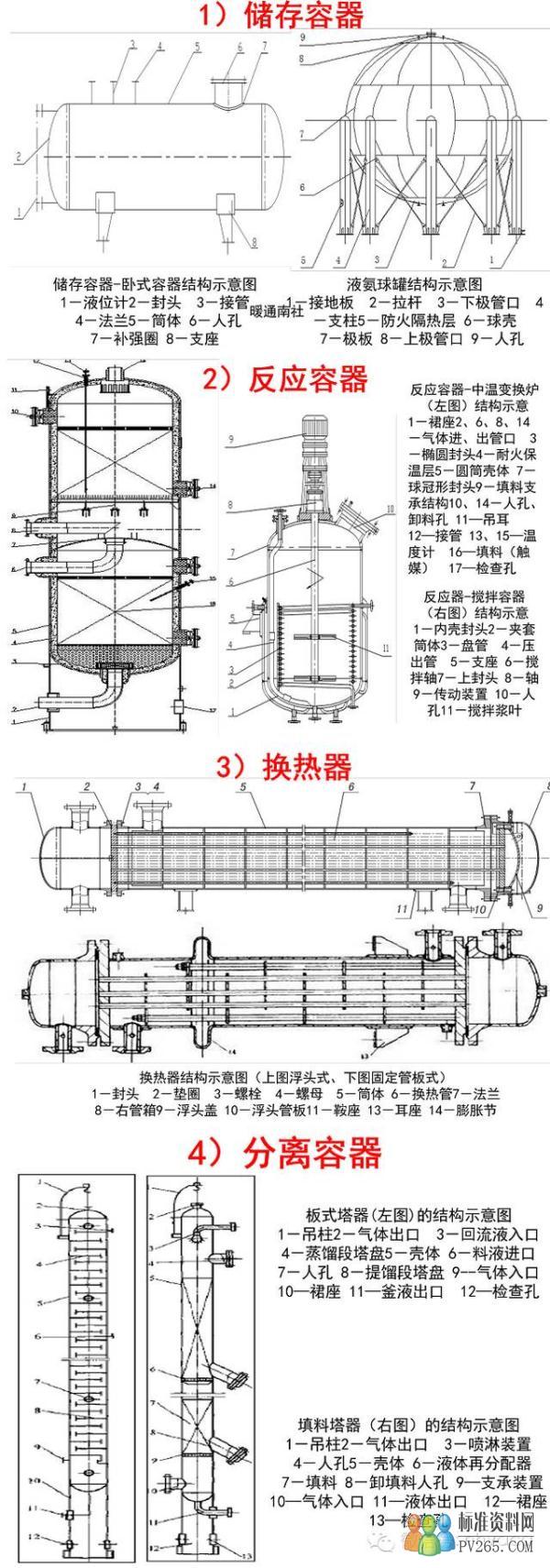

3.1 按作用原理分类：反应、换热、分离、储存。

3.2 按压力等级分类

《固容规》，按压力容器的设计压力（p）划分为低压、中压、高压和超高压四个压力等级：

1）低压（代号L），0.1MPa≤p＜1.6 MPa；

2）中压（代号M），1.6MPa≤p＜10.0 MPa；

3）高压（代号H），10.0MPa≤p＜100 MPa；

4）超高压（代号U），p≥100.0 MPa。

3.3 按危险性分类

《固容规》，先把压力容器的介质按危害性分为以下两组。

第一组介质：毒性程度为极度危害、高度危害的化学介质；易燃介质；液化气体；

第二组介质：由除第一组以外的介质组成，如水蒸汽、氮气等。

然后，根据介质特性组别：

设计压力p（单位Mpa）

容积V（单位为L）

综合划分为Ⅰ、Ⅱ、Ⅲ类。

具体分类查表确定。

3.4 按压力容器设计、制造许可证分类

A、B、C、D、SAD五个大级别。

A级

（1）A1级：超高压容器、高压容器；

（2）A2级：第Ⅲ类低、中压容器；

（3）A3级：球形储罐；

（4）A4级：非金属压力容器

B级：气瓶

C级：（1）C1级：铁路罐车；（2）C2级：汽车罐车、长管拖车；（3）C3级：罐式集装箱。

D级

（1）D1级：第Ⅰ类压力容器；

（2）D2级：第Ⅱ类压力容器。

SAD级。应力分析设计压力容器。

3.5 按温度分类

GB150规定，设计温度低于-20℃的碳素钢、低合金钢、双相不锈钢和铁素体不锈钢制容器，以及设计温度低于-196℃的奥氏体不锈钢制容器，属于低温容器。

特殊要求: 材料、设计、结构、制造、检验

3.6 其它分类方法

按容器主体材料分有：钢制（碳素钢、低合金钢、高合金钢）、铝制、钛制、其它有色金属等。

按结构形式分有：单层、锻焊、多层包扎、绕带、绕板、热套、无缝。

按容器截面形状分有：圆形截面、非圆形截面。

按主轴线方向分有：立式、卧式。

按容器壁厚分有：薄壁、厚壁。

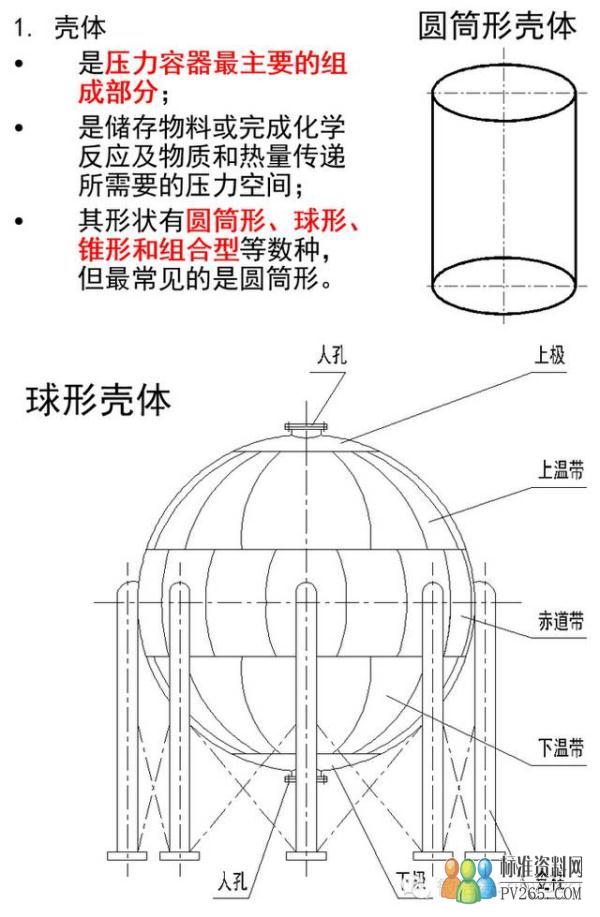

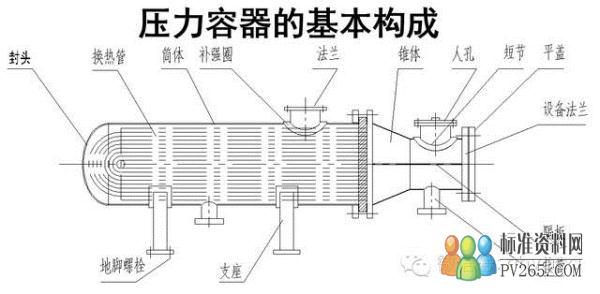

压力容器的结构和主要零部件

2. 封头

也是压力容器最主要的组成部分；

通常有椭圆封头、碟形封头、半球形封头、锥形封头、平盖封头、球冠封头等 1/8 123456下一页尾页
