压力容器的支撑结构。

标准：J B/T4712-2007

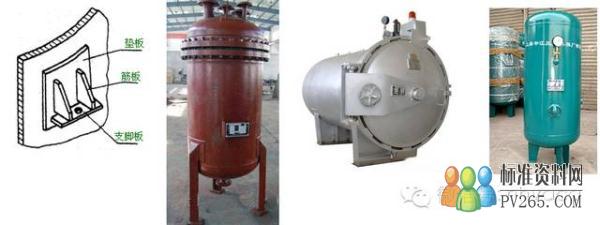

分鞍式支座、耳式支座、腿式支座和支撑式支座四种类型。

还有非标的裙式支座，简称裙座。

7 压力容器视镜

简称视镜，最新标准：HG21619-1986

视镜玻璃为钢化硼硅玻璃。

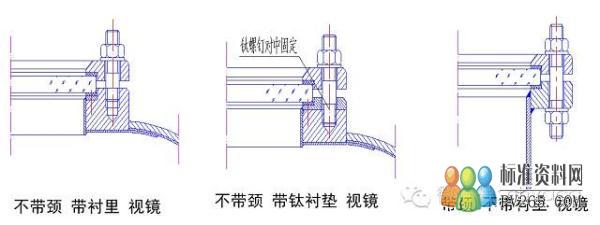

根据结构分带颈和不带颈两种，用于特材容器时有衬里或衬垫结构。

8 压力容器膨胀节

简称膨胀节，最新标准： GB  16749-1997

作用：用于压力容器、换热器、常压容器及管道，能实现短距离伸缩，缓解温度差和材料热膨胀系数不同等造成的轴向应力。

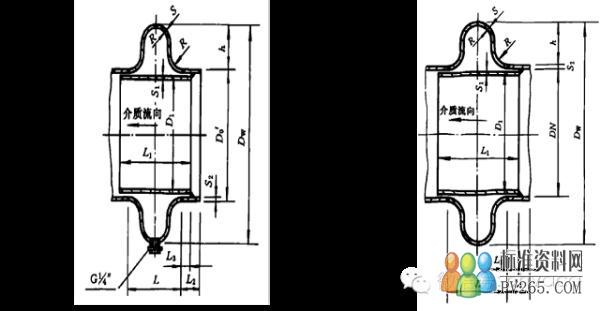

类型主要分ZX、ZD、HF、HZ四种，常用的是HF型和ZD型：

9 检查孔（人孔与手孔）

最新标准： HG21514~21535-95 和HG21594~21604-99。

人孔规格：DN400-DN600,手孔规格：DN100-DN250.

人孔结构、法兰型式、密封面类型、垫片类型和材料及标准件材料配套选用。

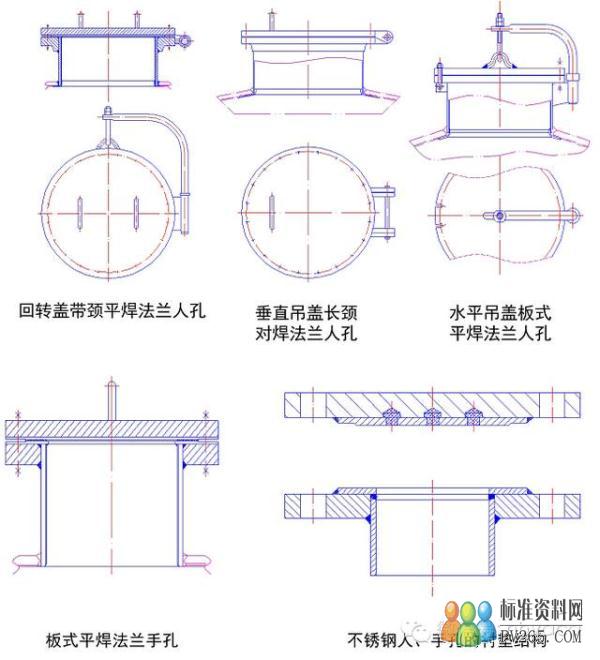

常用的人孔结构有：回转盖式、水平吊盖式和垂直吊盖式。

法兰型式包括PL型、SO型和WN型。

密封面主要有RF，MFM和TG三种，高压下可能用到RJ型。

垫片主要有石棉橡胶板，柔性石墨复合垫和聚四氟乙烯包覆垫三种，在压力较高的设备中,可用到缠绕垫和金属环垫。

连接标准件是螺柱/螺母或螺栓/螺母，材料主要是8.8/8级和35CrMoa/30CrMo。

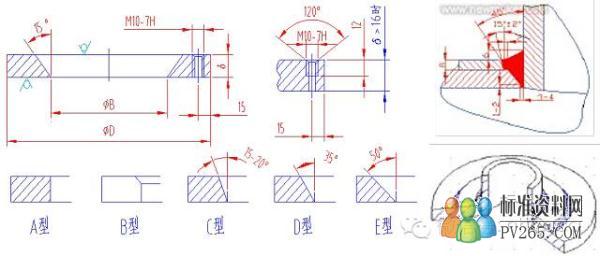

10 补强圈

最新标准：JB/T 4736-2002 。

用于弥补开孔处壳体的强度.

被补强圈覆盖的焊接接头，要打磨平齐，并100%RT, 级别按壳体。

安装补强圈时，应将螺孔放在壳体最低的位置。

安装后由螺孔通入0.4-0.5MPa的空气进行检漏，检查焊缝质量。
