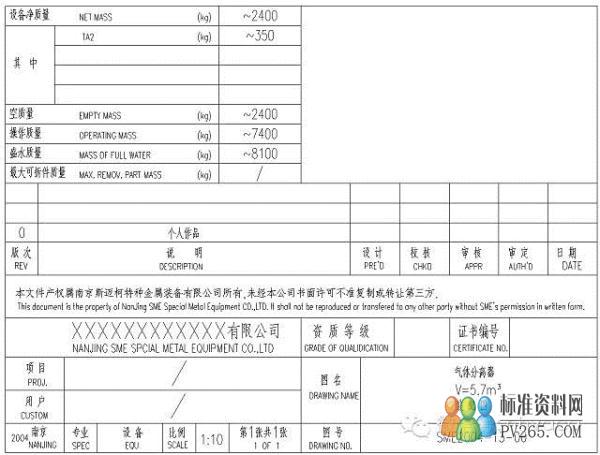

图纸版次及设计校审签字，设备基本重量，包括净重、操作重量、特材重量等。

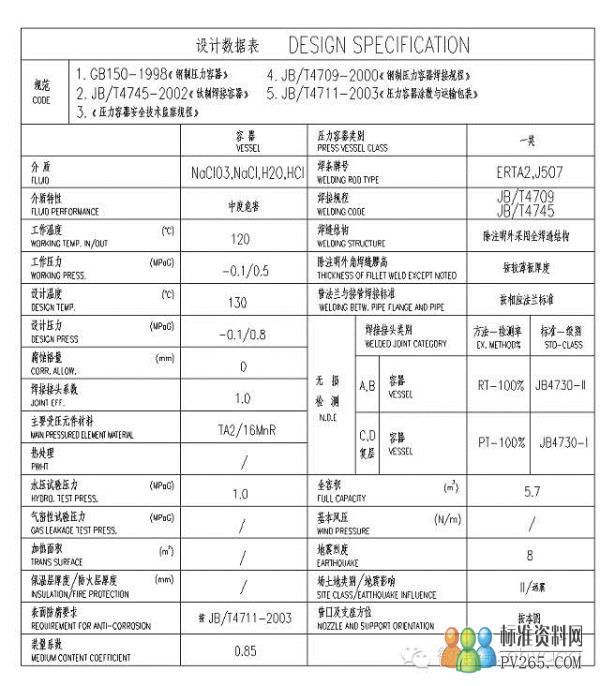

2.参数栏

内容包括：（多腔容器应分别说明）

设备制造标准，容器类别、介质

设备设计参数：工作温度/压力，设计温度/压力，试验压力，防震/防风等级

主材及腐蚀余量，焊接接头系数，管与管板连接方式

焊接规范、焊材，焊接结构、尺寸

焊缝探伤标准及比例、级别

设备基本规格如全容积或换热面积、装量系数

热处理、保温及防腐蚀要求，管口方位要求。

其它如搅拌器型式、转速，电机功率防爆等级等参数

3 明细表

内容包括：

组成容器及其部件的每个零件的件号

零部件的标准或图号

零部件的名称和规格

零部件的数量

零部件的材料

零部件的质量

备注

4 管口表

内容包括：

管口代号: 一般用A、B、C、D或N1、N2、N3、N4表示

公称尺寸：DN15、DN20、DN25···

公称压力：PN10、PN15···；150#、300#···。

连接标准：HG20592-2009,HG20615-2009,ASMEB16.5, ASME B16.47，SH3406···

法兰型式：WN，PL，SO，PJ/SE，PJ/RJ，SW，IF，TH

密封面型式：FF，RF，M/FM，T/G，RJ

管口用途或名称：进料口、蒸汽出口，温度计口，放空口、备用口等

外伸长度：两种情况-密封面到设备中心线或切线；密封面到接管中心线与壳体外壁的焦点。

5 技术要求

针对所设计设备一些特殊要求，内容可能包括：

对材料的要求；

对焊接材料和焊接结构的要求；

对检查和试验的要求等等。

6 节点图

节点图是对三视图上表达不清楚的某种特殊结构、通用结构和细节尺寸进行的放大图形表示。

常见的节点图有：

壳体对接焊缝焊接节点图；

接管与壳体焊接节点图；

管板与壳体连接节点图；

换热管与管板连接节点图；

拉杆与管板连接节点图；等等。

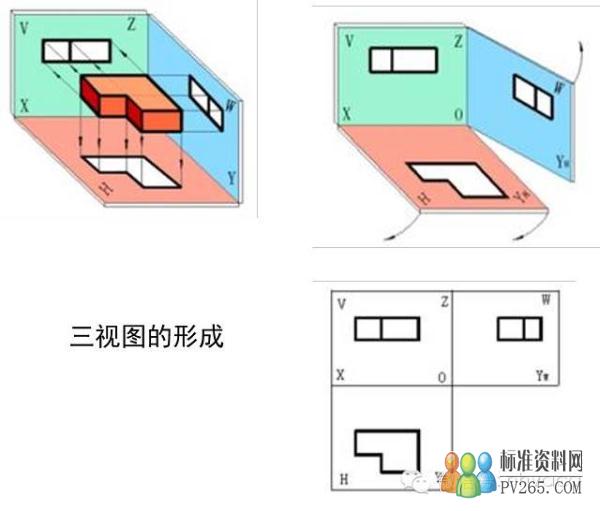

7 三视图

    设备及其零部件的基本视图，包括设备轮廓线、中心线，结构尺寸及管口标记、零部件件号等。

因设备主体的对称关系，通常只用两视图即可表达清楚。

立式设备一般用主视图和俯视图表示；

卧式设备一般用主视图和左视图表示。

主视图主要表达设备主体的结构、尺寸及管口、附件位置；

俯视图和左视图主要表达管口和附件的方向。
