化工厂的生产工艺从头到尾，熟悉每个管道的物料、流向及沿途的阀门和仪表元件，了解PID 上每一个字母,符号所表示的意义，并了解这些元件的作用和控制方法，这是化工人必不可少的技能。每一个化工生产工艺都有一份完整的工艺流程图，从每个工艺流程图中可以得到工艺的大部分的技术信息。

工艺流程图（PID）上包括了工艺所要表现的所有要素：设备、管道、阀门、管件、仪表、控制点及自动信号与连锁保护系统。常规的仪表原件包括：温度、压力、流量、液位等，而控制是根据生产工艺要求满足每个定的物性参数来实现的。

设备示意图：会有一个简略描述，包括设备编号、名称、生产能力和设备材料。

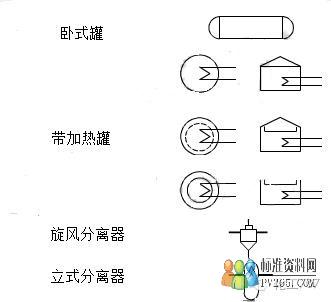

常用设备图例
