管道流程线：一般只要物料和辅助物料，主要物料用粗线表示，辅助物料用细线表示。辅助物料一般包括辅助生产物料和公用物料，而实际中最复杂的管道往往在公用物料上面。管线上还有控制流量的阀门和检测仪表。

把整个工艺流程图中的粗线连接起来就是工艺生产的主线，也称为PFD流程图。

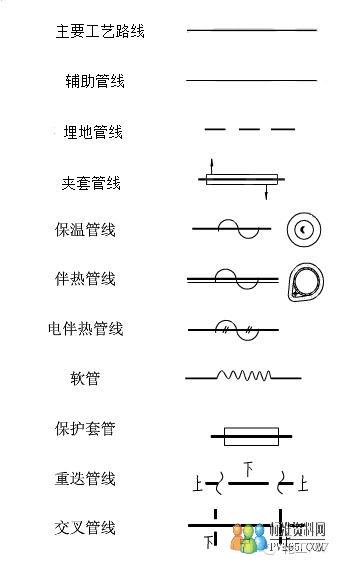

管线图例

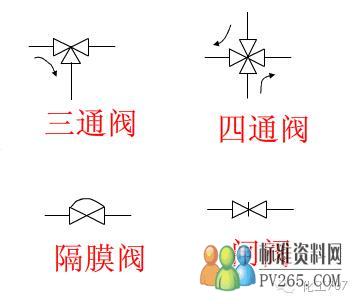

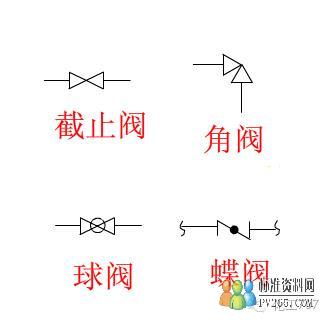

常用阀门图例

控制系统：由仪表、控制点及自动信号与连锁保护系统构成。

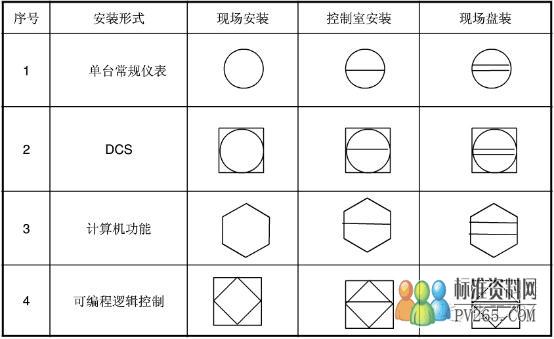

过程测量与控制仪表功能标志及图形符号1控制流程图符号
