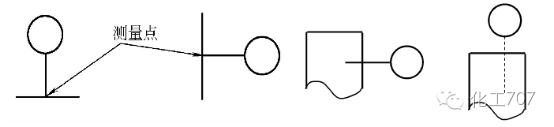

2测量点

包括检测元件、取样点，由过程设备或管道符号引到仪表圆圈的连接引线连接起来。

  测量点在设备中，

用虚线或实线表示

2连接线

工艺参数测量点与检测装置或仪表的连接线，有通用仪表信号线、相交相连、相交不相连。

连接线符号：仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

通用的仪表信号线：

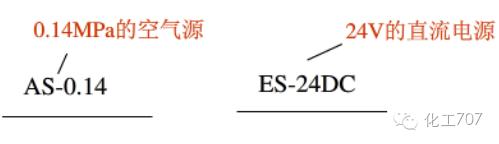

仪表与仪表能源的连接线：仪表能源，AS—空气源、SS—蒸汽源、WS—水源、ES—电源

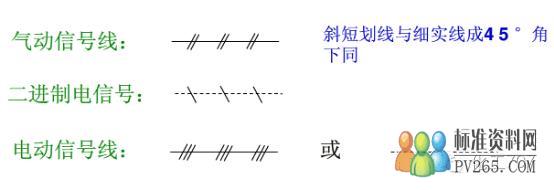

常用连接线：

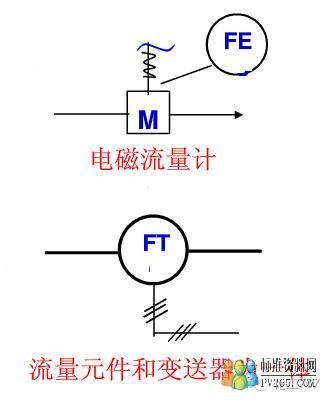

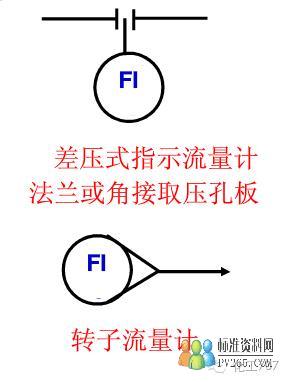

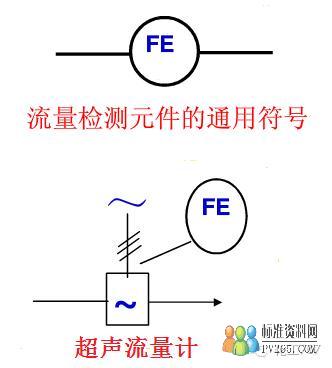

3常用仪表图形符号
