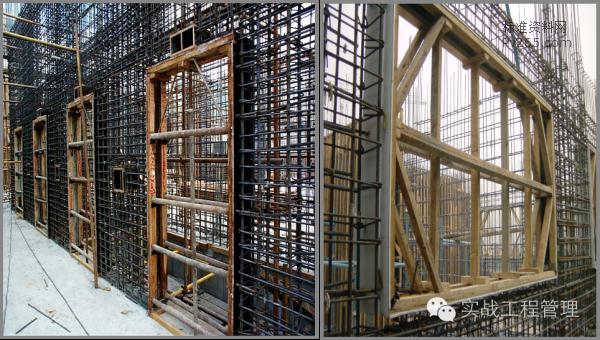

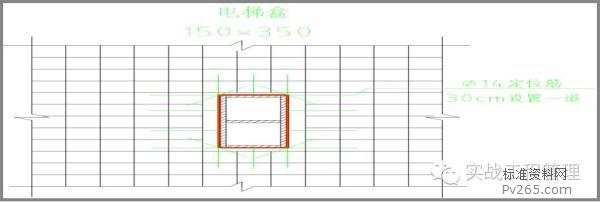

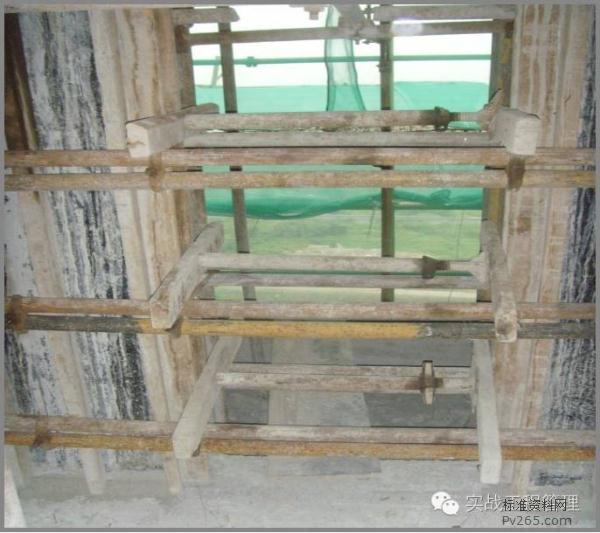

2、洞口模板侧面加贴海绵条防止漏浆,浇筑混凝土时从洞口两侧同时浇筑,避免洞口模偏位。 洞口模板加固 墙洞口加固平面图 第五节 洞口模板(二) 1、螺杆间距设置同墙柱模板加固要求。 2、水平钢管加固贯通洞口两侧。 3、对顶采用钢管结合可调顶托配合使用。 电梯控制开关盒洞口 电梯控制开关盒洞口 加固后效果 第六节 高低跨模板 1、卫生间、阳台等降3-5cm板处,采用1mm厚方钢焊接成定型模板,在板筋绑扎完成后安装固定,每次安装前敲掉砼残渣后刷脱模剂。 2、高低跨吊模处,严禁使用砖块、木方穿底做临时支撑,应用预制砂浆垫块,以减小渗漏隐患。 成型方钢模板 安装后效果 第七节 模板支撑系统 模板支撑系统 立杆底座垫块 第八节 质量检查 1、模板垂直度偏差及偏位应满足规范的要求。 2、螺杆位置及间距符合方案设计要求。 3、螺帽紧固力矩必须满足40-65N*m(每个项目部可配一把力矩扳手检查)。 模板垂直度检查(1) 模板垂直度检查(2) 螺栓紧固检查 第九节 质量保证措施 1、模板的接缝不应漏浆;在浇筑混凝土前,木模板应浇水湿润,但模板内不应有积水。 |
