主次梁交接处加密箍筋

第三节  板钢筋安装

1、为了保证楼面钢筋排布均匀，间距符合设计尺寸，在板底钢筋绑扎前，模板上进行划线控制。

2、钢筋马凳设置于两层板筋之间，脚部不得直接搁置在模板上，防止露筋后锈蚀影响结构质量。安装时可先行固定在下层板筋之上，以免安装不到位,有条件最好采用塑料或砼成品垫块。

3、钢筋绑扎应确保控制钢筋不位移。

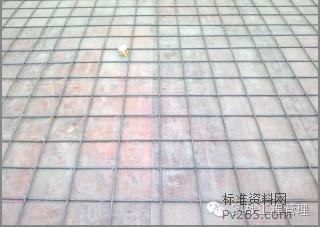

板筋安装成形效果

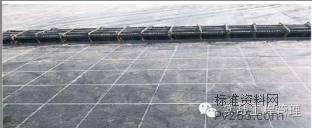

弹线控制

弹线控制

定型化加工

弯钩尺寸要求

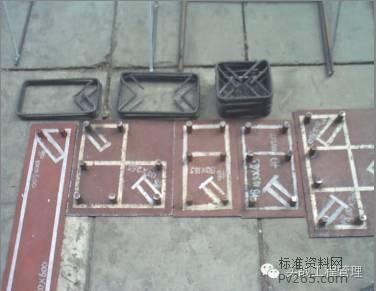

定型模具

第五节  钢筋焊接

焊接接头：

1、电渣焊钢筋轴心位移不超过0.1d, ≤2mm；气压焊轴心位移不超过0.2d, ≤ 4mm；墩粗最小直径不小于1.4d,墩长不小于1.2d;焊接钢筋直径差不宜大于7mm(两级别)。

2、接头处的弯折角不大于4°。

3、同一截面焊接接头不得大于50%。

接头焊包

电弧焊缝：

1、焊缝均匀饱满，不得有气孔等。

2、焊接过程应及时清除焊渣，检查焊缝如有不符合要求的及时补焊。 6/11 首页上一页456789下一页尾页
