3、柱、墙模板底部设置清扫、检查口，有利于清理及检查柱、墙内垃圾杂物，保证柱、墙根部混凝土的质量。

涂刷脱模剂

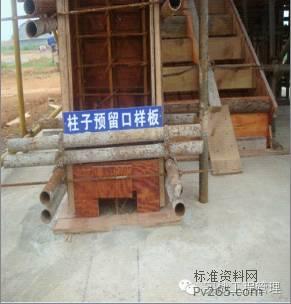

预留清扫口

第十节  模板成型质量

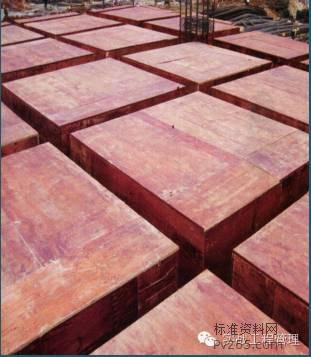

安装完成后的模板(一)

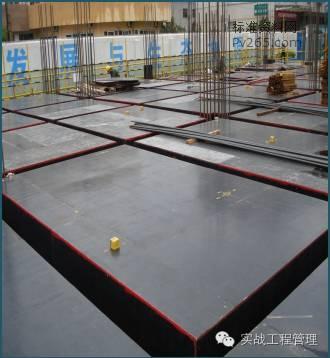

安装完成后的模板（二）

第二章  钢筋工程质量控制

说明：所有钢筋制作及安装必须满足施工规范     图纸、选用平法图集、钢筋排布图集的要求。

第一节  墙、柱钢筋要求：

1、墙柱水平筋端头绑扎牢固。

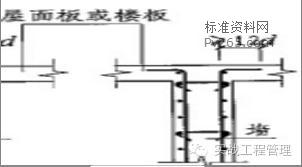

2、剪力墙竖向钢筋顶部弯折水平段≥12d，并保证锚固长度（从板底算起）。

3、端部有暗柱时剪力墙水平钢筋端部弯折水平段直钩为15d，一字柱时为10d；当水平筋为一级钢时加设3d长的180度弯钩，当为普通剪力墙时，水平筋置于竖向筋外侧（与暗柱箍筋在同一层面，伸至暗柱最外侧纵筋内侧直钩“扎进”暗柱内）；当为地下室挡土墙及人防墙时水平筋置于竖向筋内侧。

4、框架节点核心区内均必须设置加密箍筋。抗震设防要求的，必须按施工图设计文件中的要求配置复合箍筋，不得随意减少。

墙筋收头要求

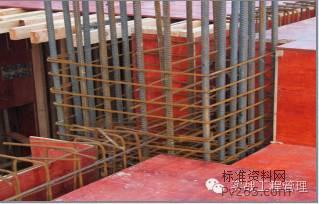

梁柱节点核心区箍筋

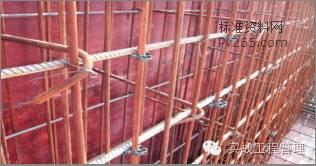

挡土剪力墙钢筋及垫块

第二节  梁钢筋安装

1、梁上部纵向钢筋的最小净距（即钢筋外边缘之间的最小距离），不应小于30mm和1.5d；各排钢筋之间及底筋的净距及梁底部纵筋间距不应小于25mm和d。

2、吊筋弯起段应伸至梁上纵筋处，并且加水平段20d，弯起角度当主梁高≤800mm为45度，＞800mm时为60度。

3、主次梁相交处设置加密箍筋时，应在主梁上次梁两侧分别设置，每侧不少于3个（按设计要求），核心区箍筋不得漏设。

4、当梁的腹板高度hw≥450mm时，在梁的两个侧面沿梁高度范围内配置侧面纵向构造钢筋。

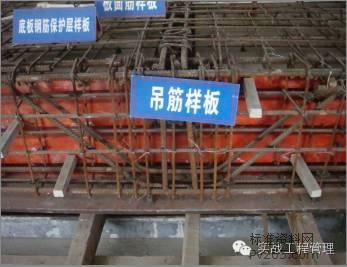

吊筋和侧面构造钢筋
