给水管穿越楼面施工工艺标准
工艺流程

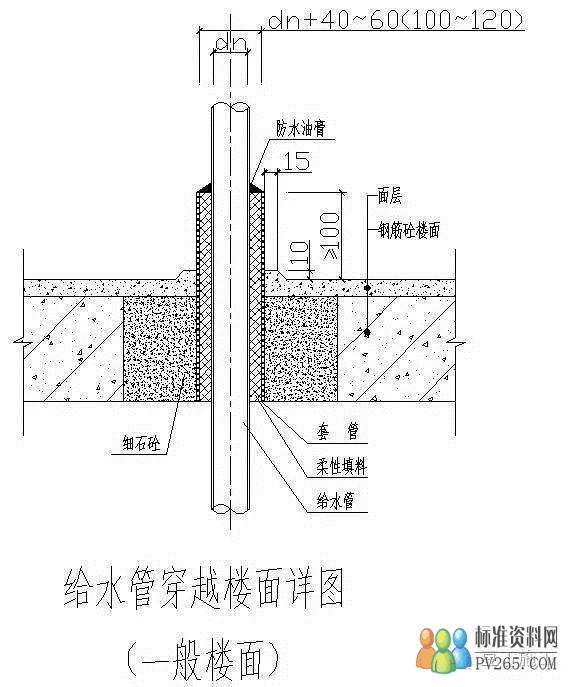

构造做法
1
放线定位
按图确定套管、管道的坐标
2
套管固定
套管安装定位固定
3
吊 洞
原预留洞的修复，采用比原楼面高一标号的细石混凝土加微膨胀剂分两次封堵。每次封堵后均需做存水实验。
4
套管清理
去除套管内杂物、铁锈等
管道安装
给水管道定位安装
6
套管封堵
在套管与管道之间分两次封填柔性填料，上部用建筑防水密封胶封口
7
土建修光及面层
质量控制点
1、套管及管道的放线定位；
2、两次吊洞及存水实验；
3、套管清理；
4、柔性填料密实度及封口的饱满度；
5、管道试压后才可进行封堵。
做法说明
1、套管可采用PVC-U给水管或钢管；
2、括号内尺寸为保温管道尺寸；
3、柔性填料可采用沥青油麻丝、发泡聚乙烯或聚氨酯等材料；
4、采用PVC-U套管时，套管表面打毛处理；
5、套管内不得有管道接口，管道不得有任何缺陷。
