给水管穿越屋面施工工艺标准
工艺流程

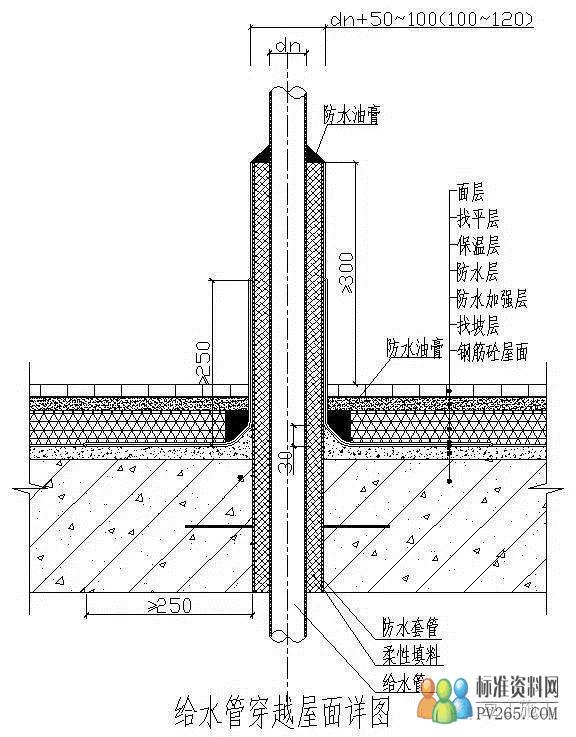

构造做法
1
套管制作

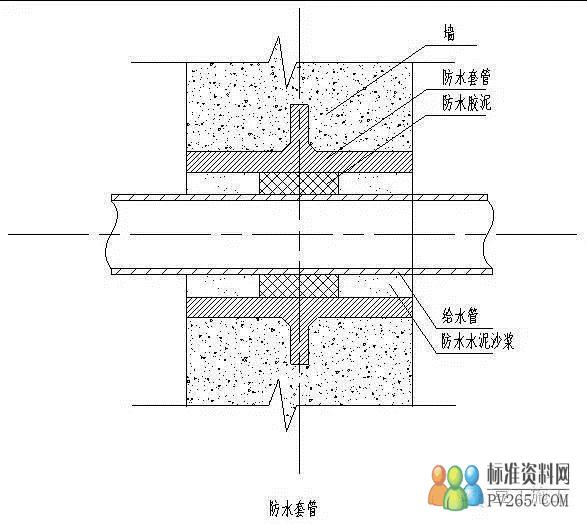

刚性防水套管参见02S404《防水套管》
2
套管预埋
结构施工时按图确定套管、管道的坐标，预埋套管。
3
套管清理
去除套管内杂物、铁锈等
管道安装
给水管道定位安装
5
套管封堵
在套管与管道之间分两次封填柔性填料，上部用建筑防水密封胶封口
6
土建修光及面层
找坡层、防水层、保温层、保护层、面层施工
质量控制点
1、套管预埋；
2、套管内部清理；
3、柔性填料密实度及封口的饱满度；
4、管道试压后才可进行封堵；
5、防水层及防水附加层；
6、防水层收口处密封胶封口质量。
做法说明
括号内尺寸为保温管道尺寸；
柔性填料可采用沥青油麻丝、发泡聚乙烯或聚氨酯等材料；
采用PVC-U套管时，套管表面打毛处理；
套管内不得有管道接口，管道不得有任何缺陷；
管道与套管间的间隙大小应一致；
套管内非金属管道打毛处理、金属管道增加挡圈。
