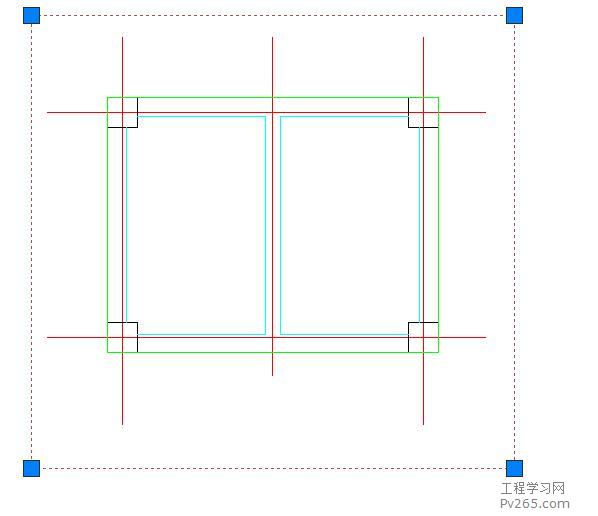

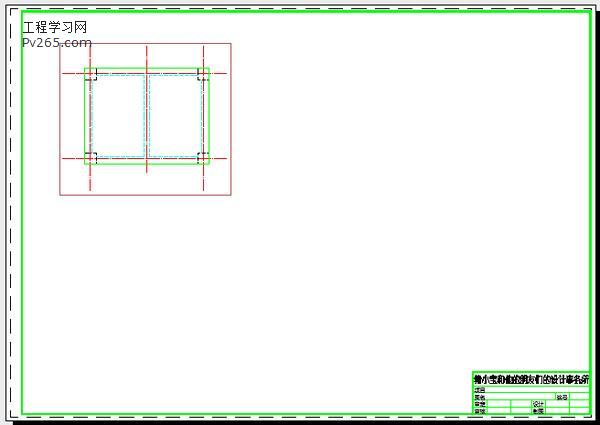

口的范围选定到第一张平面图周围：

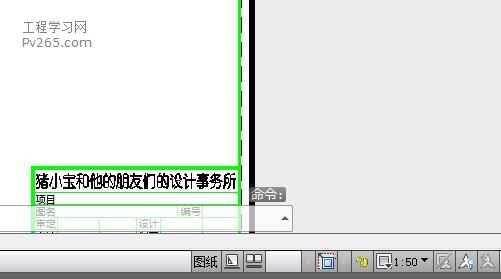

然后把右下角的视口比例设定为1比50：

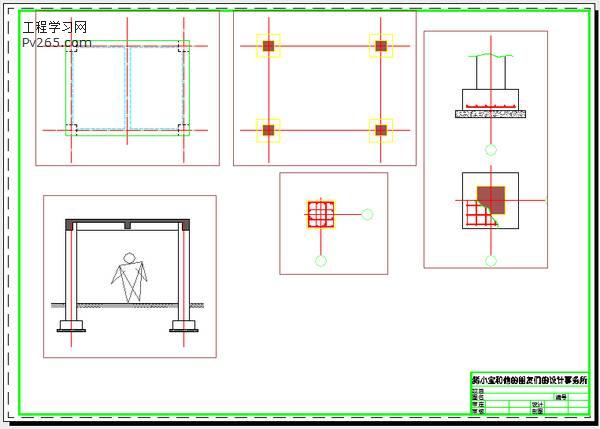

这时候整张图纸的效果就是这样的：

同样的道理，把基础平面图和剖面图的视口加进来，比例设为1比50；柱子详图和基础详图的视口也加进来，比例设为1比20：

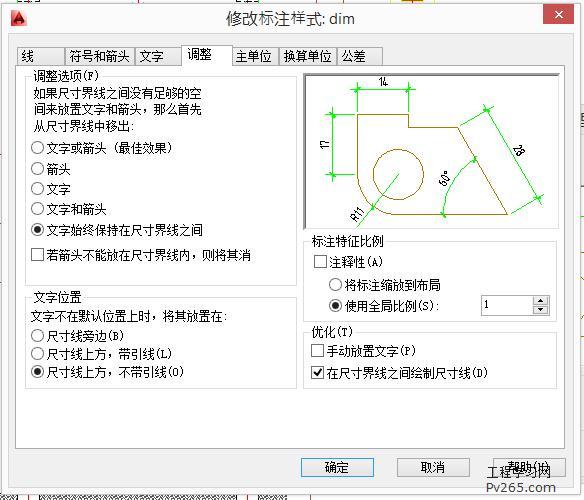

然后是尺寸标注，把50@50的标注样式另存为一个新的标注样式，取名字就叫dim，把标注特征比例改为1：

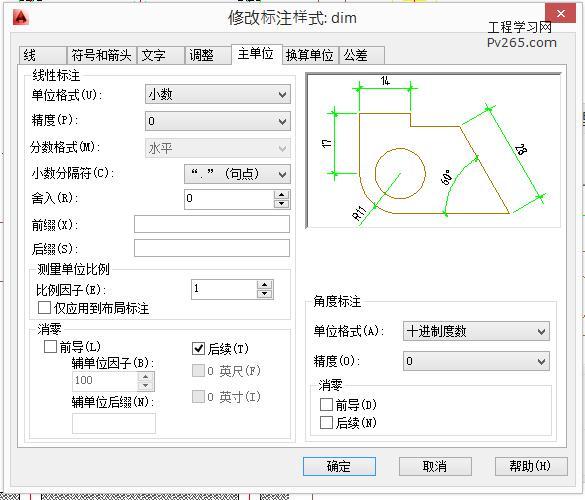

注意，因为我们已经给不同的视口里设置了1比50和1比20的比例，所以测量单位比例仍然为1：

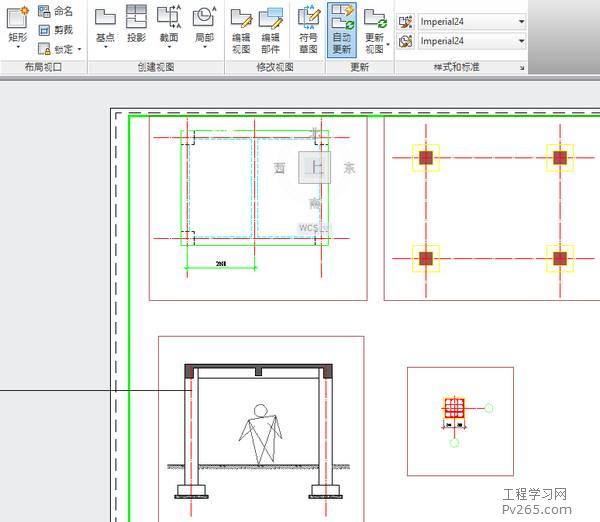

在添加尺寸标注之前，为了防止误操作，可以先将所有的视口锁定，如果某个视口需要修改，则可以先临时解锁，修改完成之后再锁定：

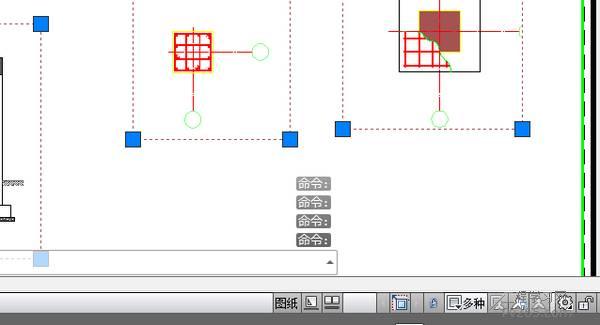

视口锁定之后，右下角的“多种”比例显示按钮的左边那个按钮会显示为锁定的状态，如果要解锁某个视口，可以单击这个按钮解锁：

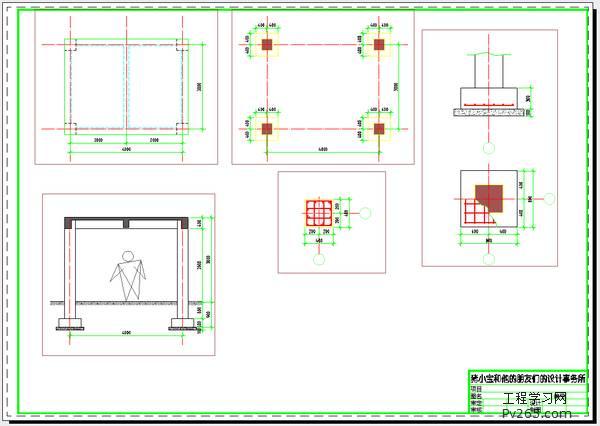

然后在布局里面添加dim的尺寸标注，不需要做任何人为调整，也不需要区分1比50和1比20，所有的标注自动根据不同视口的比例分别显示正确的标注数值：

下一步就是添加各种文字说明、标题等等，方
