成0.4（20除以50等于0.4）。其余设置完全相同。

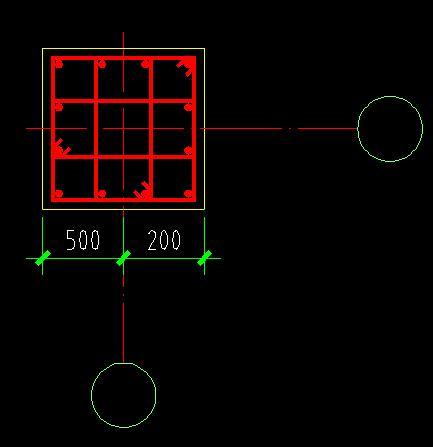

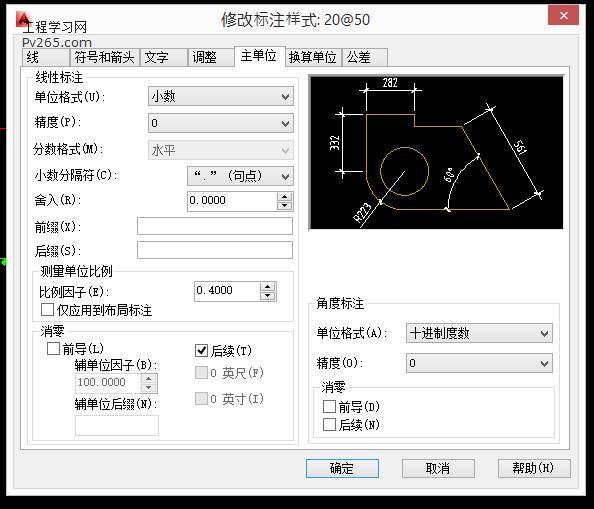

再放一个20@50的尺寸标注，看出效果来了吗？这两个标注的样子是一模一样的，字体大小、箭头大小都一样。唯一的区别就是，左边的是50@50的，尺寸数字是错误的；右边的是20@50的，尺寸数字是正确的：

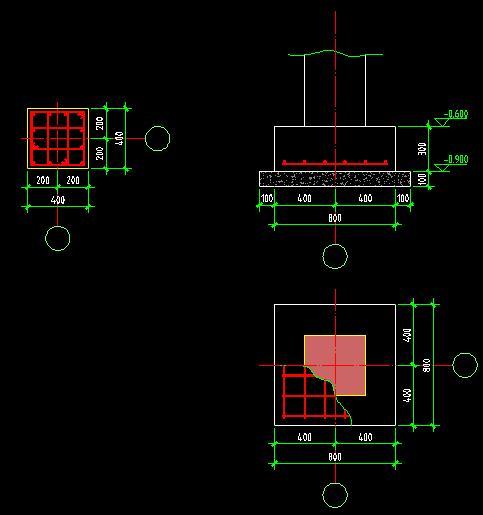

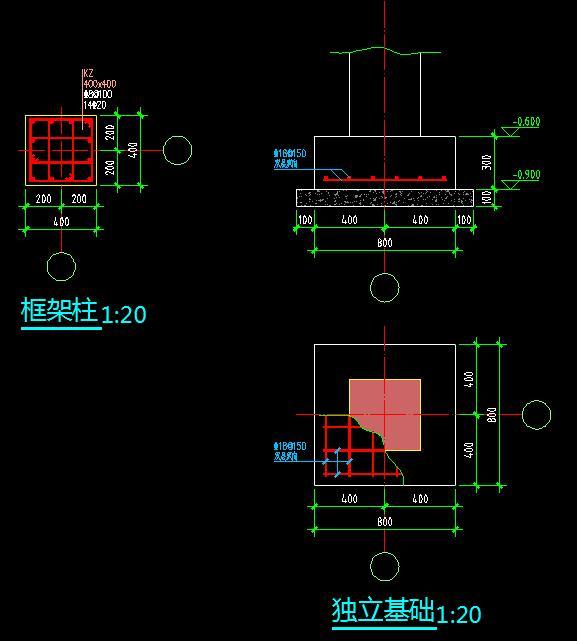

用20@50的标注样式，给这两个详图添加尺寸标注：

标好尺寸之后，下一步就是添加说明文字和标题了。同样的，小王需要用跟平面图一样的150高的文字，这样打印出来之后才相当于纸质图纸上的3毫米。

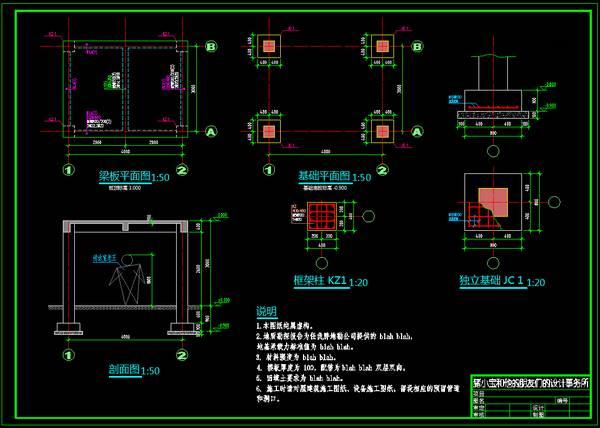

最后，把设计信息以及基础定位平面图补充完整，一张完整的结构施工图纸就完成了。

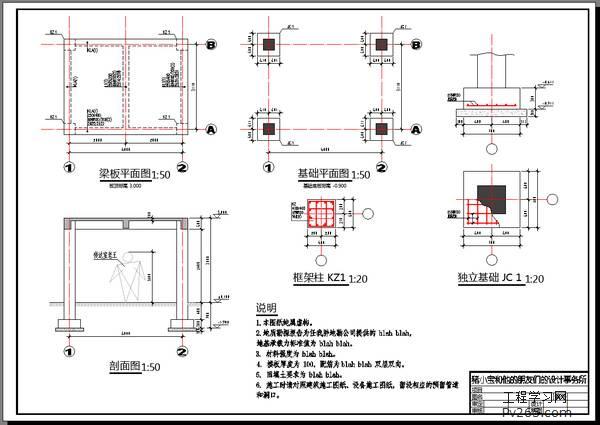

图纸打印在A3纸上是这样的效果：

小王把修改好的这张图纸拿给主任看，主任看了说，「没啥大问题了，行，拿着去给总工看看吧」。

于是小王就去找总工了。总工看了之后说，「怎么样，画图还适应吧」。

小王说，「恩，挺好的」。

总工问，「这个图纸是在模型空间里直接绘制直接打印的吗？」

小王说，「是的」。

总工说，「CAD 里还有个布局系统，熟悉吗？就是把每一张图之安排进一个布局空间里，你回去比较一下这两种方法可以吗？这样我们就可以讨论一下这两种方法的优劣。」

小王又回到自己电脑前面，打开猪小宝的教程，继续学习布局的用法和含义。

所谓的布局，其实就是一个虚拟的「所见即所得」的「打印出来的纸质图纸」，也就是说，三个世界的区分进一步明确了。模型选项卡对应的是「CAD 的虚拟模型空间」，而布局选项卡对应的则是「打印出来的纸质图纸」。

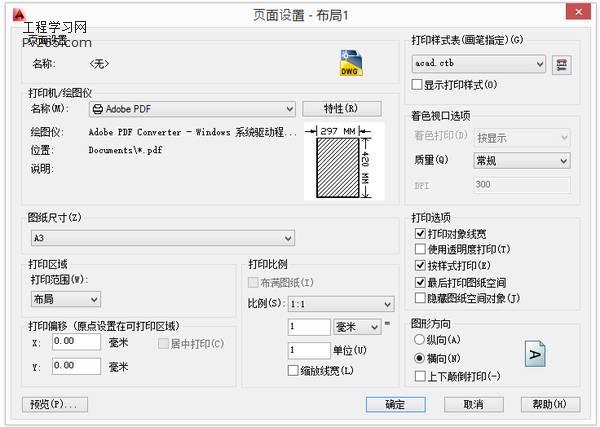

小王打开布局选项卡，首先要进行布局的页面设置：

在布局的页面设置里，把图纸尺寸设置为A3，比例设置为1比1：

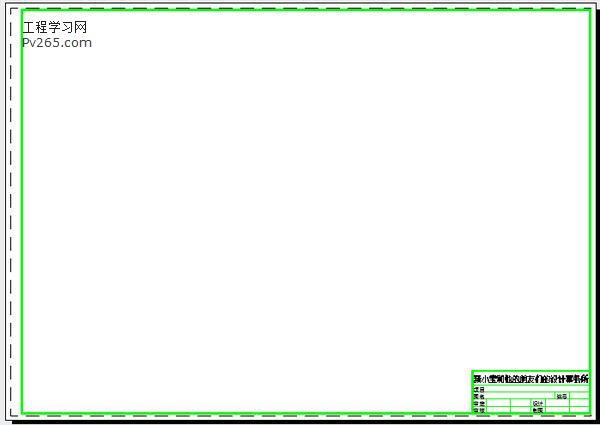

然后在这个设置好的A3布局里，画一个图纸的图框和图签。因为我们上一步设置的是1毫米等于1单位的比例，所以小王要在这个布局画一个大小是420乘以297的长方形作为A3的图框，不需要做任何缩放。（也可以把模型里的A3图框复制过来，然后缩小50倍，放置到合适的位置即可。）

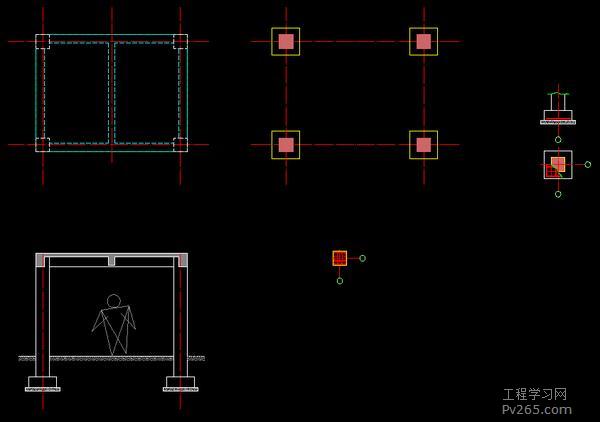

下一步是在模型选项卡里准备好所有的图形，也就是没有任何文字说明、尺寸标注的图形，简单说，就是刚刚完成从「现实世界」到「CAD 的虚拟模型空间」的图形部分，也就是下面这些图形：

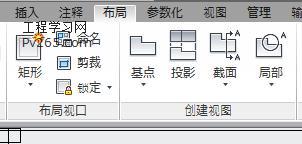

再回到布局选项卡，新建一个矩形的布局视口：

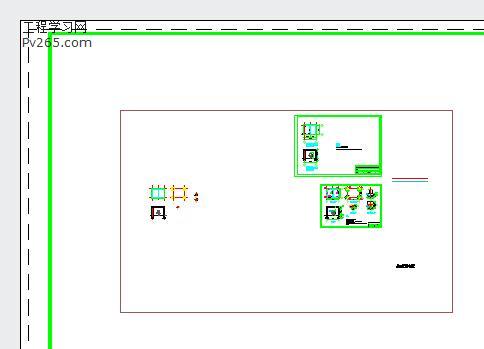

视口创建之后是这样的：

把这个视
