与外界的环境及混凝土的性能的好坏是分不开的。监理检测网微信公众号提醒你在大气中，当混凝土结构的裂缝等于或大于0.3毫米时，空气中的分水和空气就会进入到混凝土结构里，与钢筋发生化学反应，使其锈蚀。锈蚀了的钢筋，其有效截面会变小，而与水分及空气产生化学反应所形成的氧化铁，其体积则会增大到原先体积的几倍以上，使得用于保护钢筋的混凝土出现开裂现象，如此一来，处于外界的有害物质将更容易进入到混凝土结构的内部，进而加速了钢筋锈蚀。而因混凝土的剥落而处于外露情况下的钢筋，其锈蚀的速度更是不言而喻了。

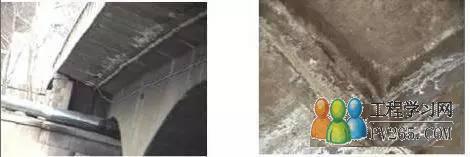

出现露筋的混凝土表面


2.3T梁出现裂缝


T梁底板的L型、U型裂缝和腹板的侧面所产生的竖向裂缝都属于T梁的裂缝。T梁的底板之所以会出现L型、U型裂缝主要是因为：T梁因外在及内在的原因受弯，导致地面的混凝土结构所承受的拉应力增大，超过了混凝土最大的抗拉强度，致使裂缝的出现，裂缝自底向上延伸，形成了L型、U型裂缝。L型、U型裂缝的特点为底部宽、上端窄，自底向上逐渐变小，最后消失。而导致腹板的侧面产生竖向裂缝的原因主要是因为：混凝土的收缩作用及温差作用共同造成的结果，属于非结构性裂缝。腹板的侧面所产生的竖向裂缝，其特点为：下端窄、上端宽，消失于受压区，而形成该特点的裂缝是由于T梁的下缘配筋量大于上缘的配筋量的缘故。

2.4裂缝渗水

在溪潭桥中，由于T梁板缝渗水，引起翼缘板两侧发生腐蚀。虽说混凝土结构的抗渗性能较好，但由于多方面的原因，如施工条件恶劣、施工质量控制不好及养护不及时等，使得混凝土结构或多或少的都会存在着细微的裂缝和空隙，而这些裂缝和空隙，则刚好成为有害物质侵入混凝土结构里的途径，这些有害物质进入混凝土结构之后与钢筋发生反应，造成腐蚀。

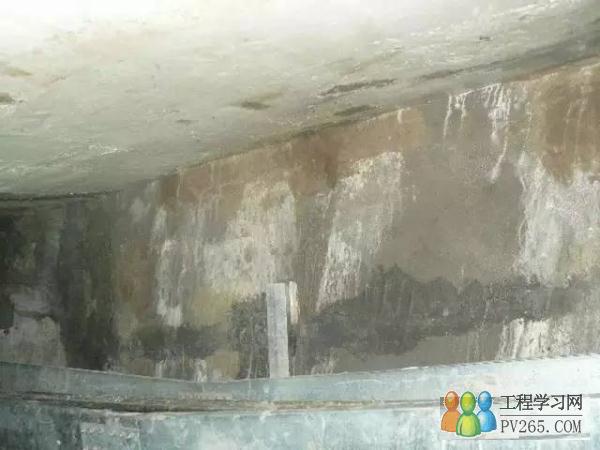

渗水后的混凝土表面出现了白碱，这对桥染本身危害很大

三、钢筋混凝土T型桥病害处理


对于钢筋混凝土T型桥所出现的病害，应给予及时性的处理，以保证桥梁通行通车的畅通性，确保人民日常生活的正常秩序得以维持，为国家的经济得以持续、快速、稳定地发展提供保障。以福安溪潭桥为例，针对福安溪潭桥存在的病害，
