8.焊枪角度过大

       焊枪的角度过大,一方面会把空气带人熔池, 另一方面造成长弧侧的氩气流对电弧 和熔池的保护效果变差。

9 .氢气流量表的影响

       流量表出气不稳定, 忽大忽小都会影响保护效果。

10 .操作的影响

       在用带控制按钮 的氢弧焊焊枪时, 在焊前要先放气, 以免气带内的压 力过大, 在引弧 时造成出气流量瞬间过大, 产生 气孔。

11 .焊枪配件不合适

       钨极夹不配套, 堵塞气路不流畅, 保护气体从喷嘴内的一侧流出,不能形成完整的保护圈。

焊接材料的影响

1 .焊丝型号的影响

       不能用埋弧焊焊丝代替手工钨极氢弧焊焊丝,否则会产生断续或者连续状的气孔。

2 .焊丝不干净

       焊丝表面有铁锈、 油污、 水将直接促使焊缝 内产生 大量 的气孔。

母材材质的影响

1. 板材或管材质量的影响

       板材或管材中若有夹层, 夹层中的杂质会促使气孔缺陷的产生。

2 .钢种的影响

       沸腾钢 ( 氧含量 大、杂质多 ) 不能用氩弧焊焊接。

钨极的影响

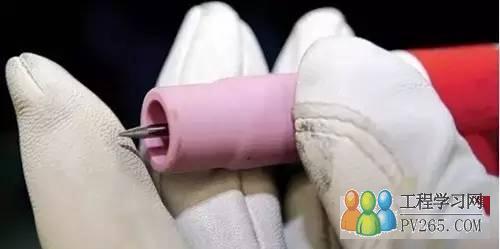

1. 钨极端部的影响

       钨极端部不尖,电弧漂移不稳定, 破坏氩气的保护区, 使熔池金属氧化产生气孔。

2 .引弧时电弧上爬造成保护不好        当用高频引弧的设备时, 刚引弧时钨极端部温度低,不具备足够的热发射电子能力, 电子容易从有氧化膜的地方发射, 沿电极上爬寻找有氧化物的地方发射, 此 时造成电弧拉长, 氩气对熔池的保护效果变差, 当钨极的温度上升后, 电子便从 钨极的前端发射, 电弧弧长相应变短。这时只要把钨极表面上氧化物打磨干净就可以排除。

焊接工艺的影响

1 .坡口清理

       坡口面以及坡口两侧各10mm 范围都要打磨干净, 避免焊接时电弧产生的磁性把熔池附近的铁锈吸入熔池。

2 .焊接速度的影响

        焊接速度过快, 由于空气阻力对保护气流 的影响, 氩气气流会弯曲, 偏离电极中心和熔池, 对熔池和电弧保护不好。

3 .熄弧弧方法的影响

       熄弧时采用衰减电流或加焊丝、把电弧带到坡口侧并压低电弧的熄弧方法,不 要突然停弧造成高温的熔池脱离氩气流的有效保护,避免弧坑出现气孔或缩孔。

4 .焊接 电流的影响

       焊接电流太小, 电弧不稳定, 电弧在钨极的端部不规则地漂移, 破坏保护区。焊接电流太大, 电弧对气流产生扰乱作用,保护效果变差。

5 .钨极伸出长的影响

       钨极伸出长太长, 氢气对电弧和熔池的保护效果变差。

结语

       引起手工钨极氩弧焊焊接时产生气孔的因素固然较多, 但是, 只要了解了氩弧焊的特点, 并根据实际情况逐一排查影响因素, 排除所有引起氩弧焊时焊缝产生气孔的因素, 就能够在实际生产中提高焊接质量。

中国石油天然气第一建设公司焊培中心   刘新海 , 葛燕

来源：金蓝领精英俱乐部
