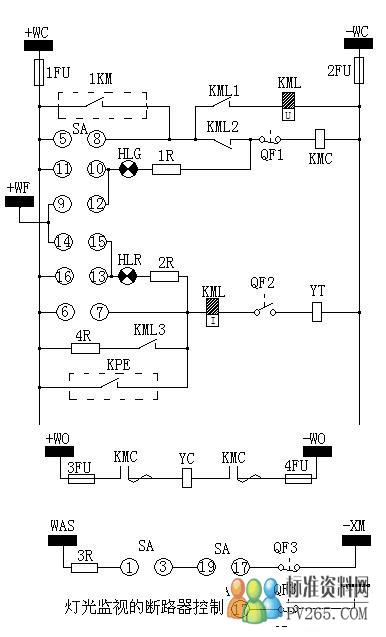

顺时针方向旋转45  合闸

            因为合闸位是个不固定的位置，操作完毕后控制开关手柄在弹簧力作用下，自动沿逆时针方向转45返回中间零位。逆时针方向45  分闸松手后复位

  变电所信号装置

变电所中，运行人员为了及时发现与分析故障，迅速消除和处理事故，统一调度和协调生产，除了依靠测量仪表或监视系统监视设备运行外，还必须借助灯光和音响信号装置反映设备正常和非正常的运行状态。

一、信号装置的分类

1、位置信号

它主要指示开关电器的位置状态。一般由亮平光的红、绿信号灯组成，位置信号安装在相应的控制盘上。

2、继电保护和自动装置动作信号

它主要指示故障对象和故障性质，一般由信号继电器和光字牌组成，安装在相应的保护盘或控制盘上。

3、中央信号

事故音响信号、预告音响信号、全所共用的光字牌信号等合称为中央信号。

装置按发出信号的性质分为事故信号和预告信号。故障状态时中央信号装置发出的相应信号称为事故信号。事故信号分为事故音响信号（蜂鸣器）、事故灯光信号及光字牌信号。

不正常运行状态时中央信号装置发出的相应信号称为预告信号。预告信号一般由电铃音响信号、掉牌信号和光字牌信号组成。

二、信号装置的功能

1、事故信号装置功能

事故信号是变电所发生事故时断路器的跳闸信号，引起断路器事故跳闸的原因如下：

⑴线路或电气设备发生故障，由继电保护装置动作跳闸。

⑵继电保护或自动装置误动作跳闸。

⑶控制回路故障误跳闸。

无论何种原因引起的事故跳闸，事故信号装置均应满足：

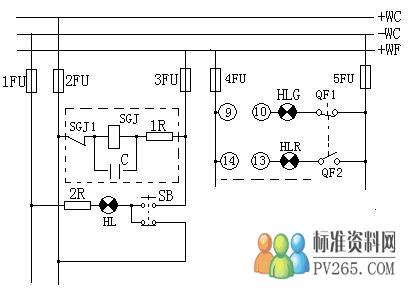

⑴当断路器事故跳闸时，无延时发出事故音响信号，同时并使相应断路器的位置信号灯闪光或亮白灯。

⑵事故时应立即起动远动装置，发出遥信。

⑶事故音响信号应能手动复归或自动复归。

无论何种原因引起的事故跳闸，事故信号装置均应满足：

⑴当断路器事故跳闸时，无延时发出事故音响信号，同时并使相应断路器的位置信号灯闪光或亮白灯。

⑵事故时应立即起动远动装置，发出遥信。

⑶事故音响信号应能手动复归或自动复归。

⑷事故时应有指明继电保护和自动装置动作情况的光信号和其他形式信号。

⑸能自动记录发生事故的时间。
