?布置要求

加热炉外壁至道路边缘最小净距为3m；

箱式加热炉一侧必须有抽出炉管的空间，所需的空地长度通常是管长再加上2m；

加热炉看火孔（门）距操作平台的高度一般为1.2m～1.4m，最大1.5m；

加热炉炉底的安装高度，要考虑底部烧嘴的配管及检修所需净空，一般为2.1m～2.2m，最小为2m；

两个立式加热炉外壁之间的最小距离通常为3m，但必须校核平台和加热炉基础的间距以免碰撞；

多台加热炉宜成排布置，可设置联合平台并可共用一个烟囱；

为了检修和更换炉管，加热炉炉管侧应留有移动式吊车的通道；

加热炉附近12m内所有地下排水沟、水井、管沟都必须密封，以防止可燃气体在沟内聚积而引起火灾；

加热炉平台的最小宽度为750mm，以保证看火孔（门）前有足够的通道；

灭火蒸汽总管分汽缸和燃料油切断阀，要设在距加热炉15m以外的安全区。

?布置实例

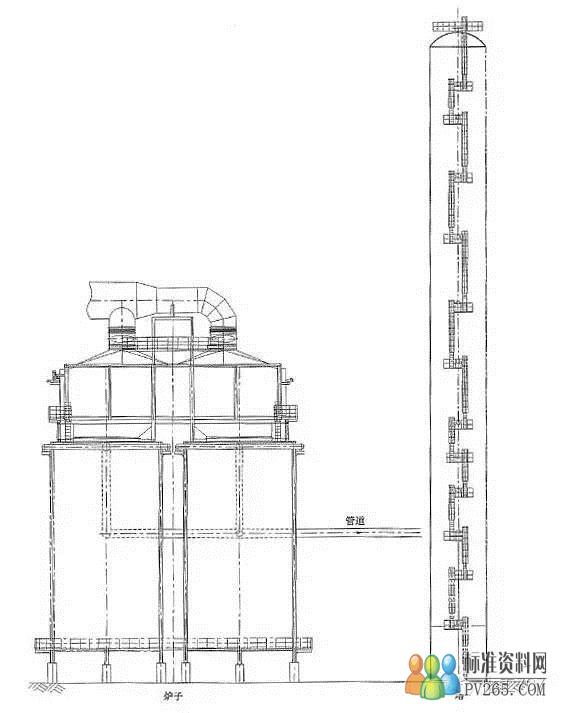

▲加热炉作为再沸器的布置（立面）

>>

罐区

?布置原则

甲、乙、丙类液体储罐（或储气罐）与建筑物、道路、铁路、泵房、装卸鹤管以及罐与罐之间的防火距离应符合《建筑设计防火规范》GB50016和《石油化工企业设计防火规范》GB50160中的规定；

全厂性集中布置的甲、乙、丙类液体罐区、装卸站、储气罐应在厂区边缘，并布置在明火或散发火花地点的全年最小频率风向的上风侧。其装卸站还应靠近铁路或公路；

甲、乙、丙类液体储罐，宜露天布置；

按照防爆规范的要求，可燃液体罐区应设置静电接地和防雷设施。除非有防止泄漏的可燃液体漫流的措施外，可燃液体罐区不应布置在高于工艺装置或人员集中场所的阶梯上；

?布置要求

甲、乙、丙类液体储罐应按物料类别和储量分组布置，除润滑油储罐及其他单罐容积小于1000m3的丙B类储罐外，一组储罐不应超过两行。

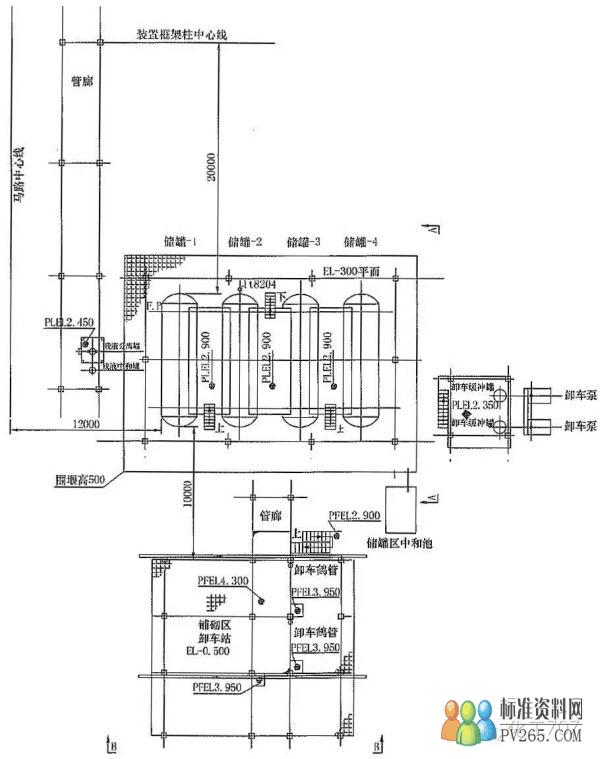

▲剧毒罐区的布置（平面） 4/5 首页上一页2345下一页尾页
