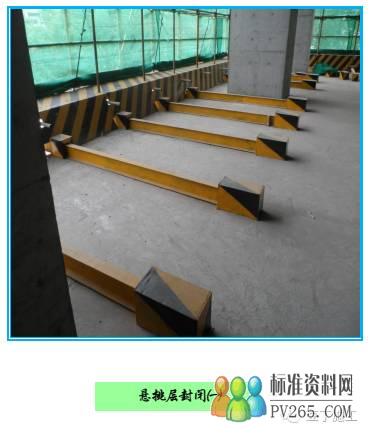

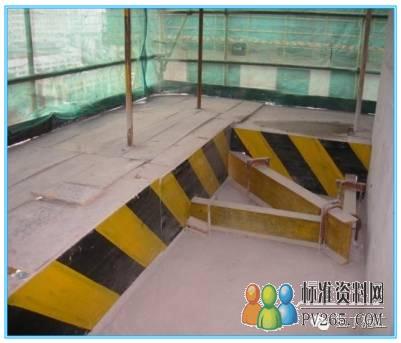

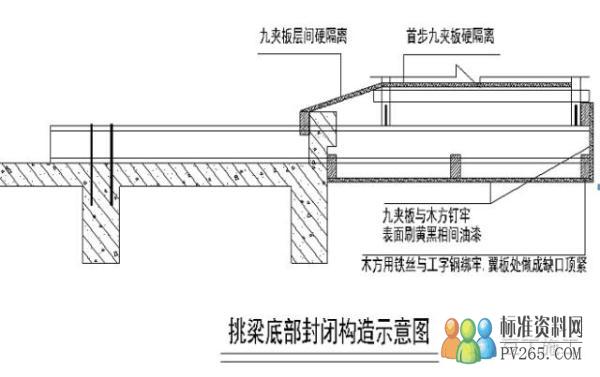

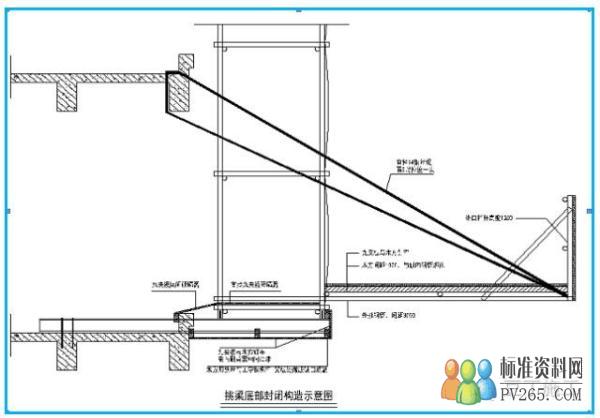

悬挑外脚手架在底层外立杆与建筑物边线之间范围内全部采用模板及木枋进行封闭，并设180mm高的挡脚板，防止坠物伤人。在操作层设水平兜网，并满铺脚手板，水平安全网接口处必须连接严密。安全网必须与结构连接严密牢固。严禁使用损坏和腐朽的安全网。

当风力大于六级时，工人不得在架子上进行施工操作。

图4-6 栏杆与挡脚板构造

注：1-上栏杆；2-外立杆；3-挡脚板；4-中栏杆

2.13.支撑体系

脚手架必须设置支撑体系。支撑体系包括纵向支撑(剪刀撑)、横向支撑，这些支撑应和脚手架这一空间构架的基本构件很好联结。

剪刀撑宽度不应小于4跨，且不应小于6m，架体外侧全立面连续设置剪刀撑，每道剪刀撑跨越五个立杆间距，斜杆与地面倾角为45～60度。剪刀斜撑杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm 。

1)纵向支撑详下图：

2) 横向支撑

在下列位置设置横向支撑：

脚手架的纵向传力结构架构件限制不能形成封闭形。如“凹”字型的脚手架，其两端必须设置横向支撑。并于中间每隔六个间距加设一道横向支撑，如图所示。

横向支撑详图

2.14.卸荷绳及上部预埋件做法

2.14.1. 卸荷绳布置

通过计算卸荷采用Φ14*6*19绳钢丝绳(钢丝1.2mm,钢丝总断面积128. 8mm2,单位重量121.8Kg/100m,钢绳破断拉力总和不小于180kN),按每跨一道布置。钢丝绳与钢梁之间角度≥60°。

2.14.2. 上部预埋件做法

方法一：采用Φ20钢筋吊环预埋在结构梁、墙、柱等构件上，做法详下图所示：

卸荷绳做法详图

方法二：采用在结构上预埋套管管内径Φ20，然后用一端套丝的螺杆穿套管固定，详下图：

上部预埋件做法详图

2.15.悬挑架角部加强措施

本方案中，脚手架架体结构在平面上存在多个转角（阳角）处，转达角处应采取加强措施：

1）角部悬挑部分四面应设置横向斜撑；

2）角部悬挑部分应设置钢丝绳两道。

2.16.立杆不在同一高度的加强措施

1）必须将高处的纵向扫地杆向低处的架子延长两跨与低处架子立杆固定。

2）当高低跨架子大横杆不在同一高度时，必须将高处的大横杆向低处的架子延长两跨与低处架子立杆固定（仅限不在同一高度上的大横杆）。

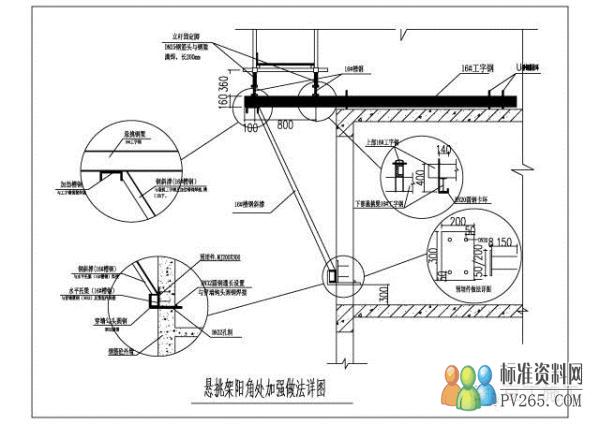

2.17.悬挑脚手架阳角处加强做法

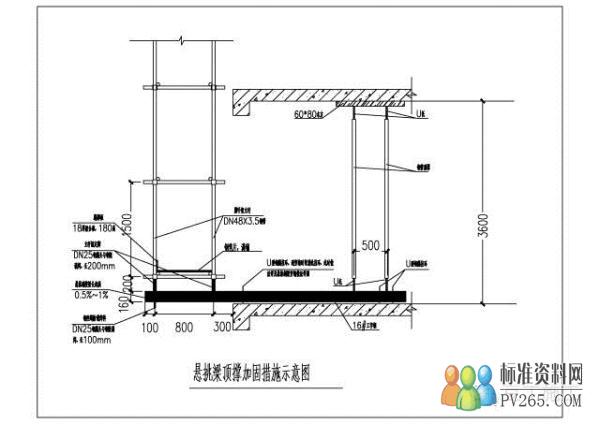

2.18.悬挑梁顶撑加固措施示意图

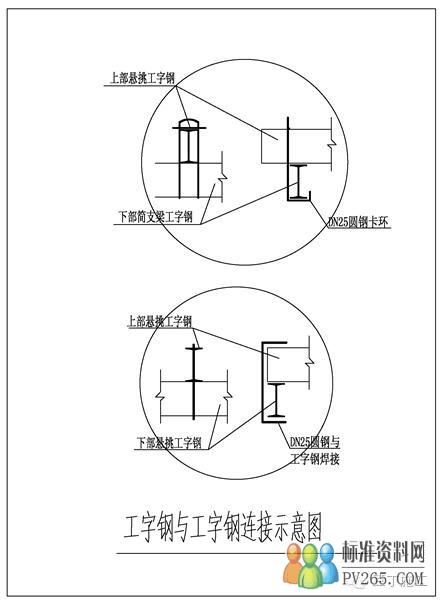

2.19.工字钢与工字钢连接示意图

2.20.井道内架体搭设

井道内架体采用型钢钢管脚手架架体，脚手架每层与周边剪力墙刚性连接，从底部至顶部连续设置剪刀撑。

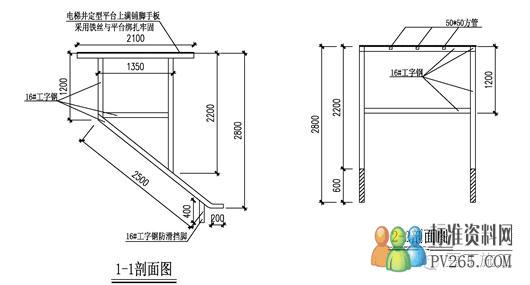

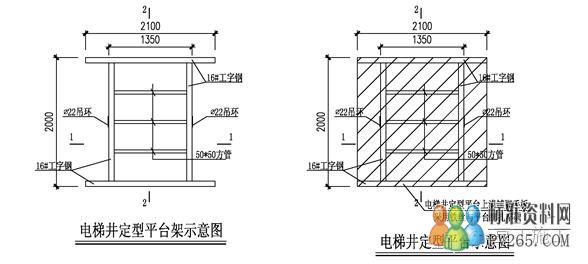

井道内定型平台示意图（一）

井道内定型平台示意图（二）

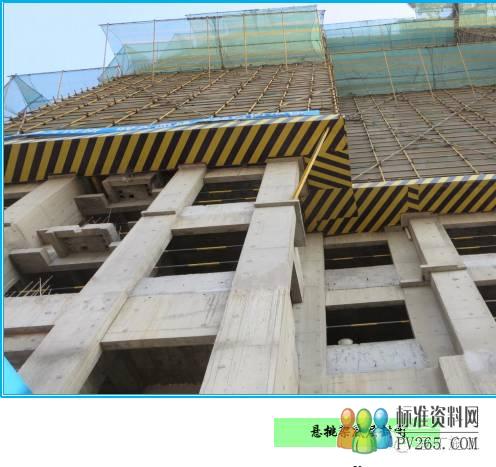

3.悬挑式脚手架的围护

悬挑外脚手架在底层外立杆与建筑物边线之间范围内全部采用模板及木枋进行封闭，并设 180mm 高的挡脚板，防止坠物伤人。在操作层设水平兜网，并满铺脚手板，水平安全网接口处必须连接严密。安全网必须与结构连接严密牢固。严禁使用损坏和腐朽的安全网，挑架外侧满挂密目式安全网。 3/4 首页上一页1234下一页尾页
