2常用图例

仪表部分

1绘图标准

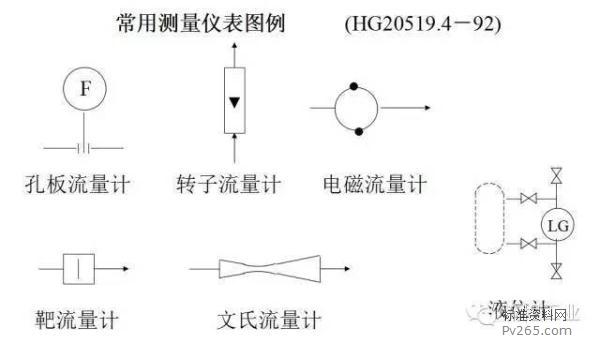

工艺流程图中标注出了全部与工艺有关的检测仪表、调节控制系统、分析取样点和取样阀。其符号、代号规定见下表：

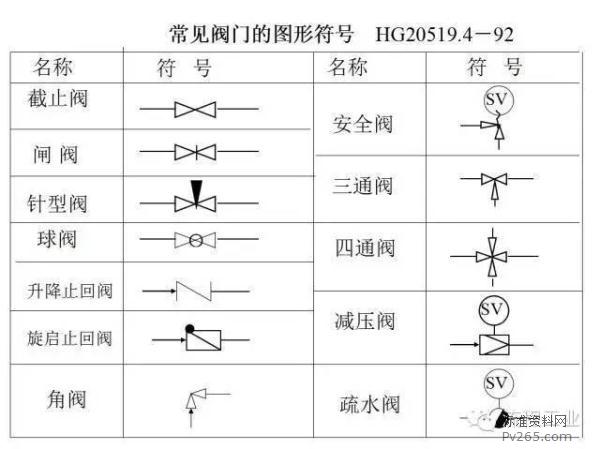

仪表控制点的符号图形一般用细实线绘制，符号图形、各种执行机构和调节阀的符号在图例中也可以找到。 仪表图形符号和字母代号组合起来，可以表示工业仪表所处理的被测变量和功能，或表示仪表、设备、元件、管线的名称；字母代号和阿拉伯数字编号组合起来，就组成了仪表的位号。

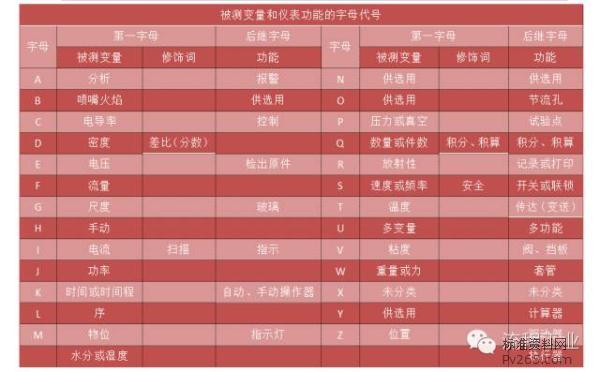

在检测控制系统中，一个回路中的每一个仪表或元件都应标注仪表位号。仪表位号由字母组合和阿拉伯数字编号组成。第一个字母表示被测变量，后继字母表示仪表的功能。数字编号表示仪表的顺序号，数字编号可按车间或工段进行编制，如上图所示。2常用图例
