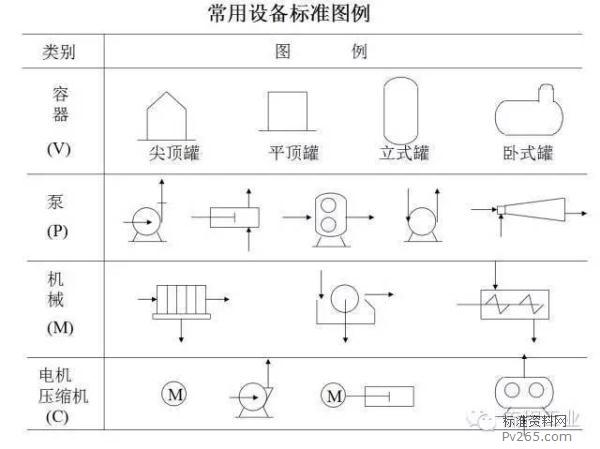

2常用图例

管路与阀门部分

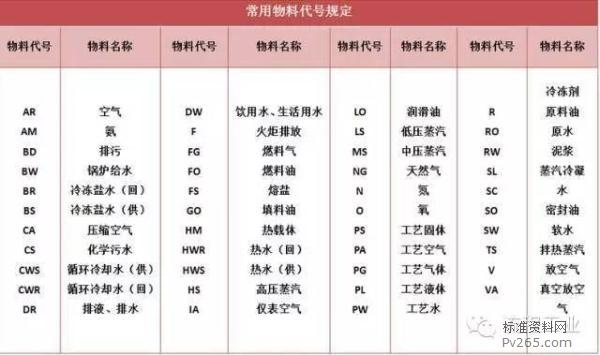

1绘图标准工艺管道用管道组合号标注，管道组合号由四部分组成，即管道号(或管段号，由三个单元组成)、管径、管道等级和隔热或隔声。共分为三组，用一短横线将组与组之间隔开，隔开两组间留适当的空隙，组合号一般标注在管道的上方。第一组有三个单元，分别为物料代号、主项编号及管道顺序号。其中第1单元为物料代号，由1~3位英文字母表示，各种物料代号见下表，表中未规定的物料代号的由专业技术人员按英文字母选取。

第2单元为主项编号，按工程规定的主项编号填写，采用两位数字，从01、02开始至99为止；第3单元为管道顺序号，相同类别的物料在同一主项内以流向先后为序，顺序编号。采用两位数字，从01、02开始，至99为止。第一组的三个单元组成管道号(管段号)。 2/4 首页上一页1234下一页尾页
