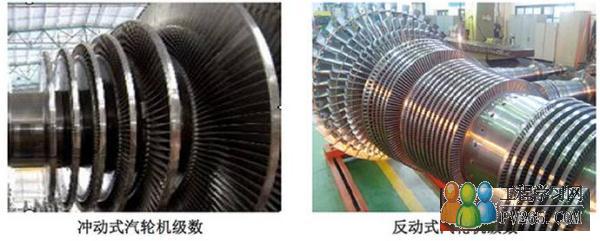

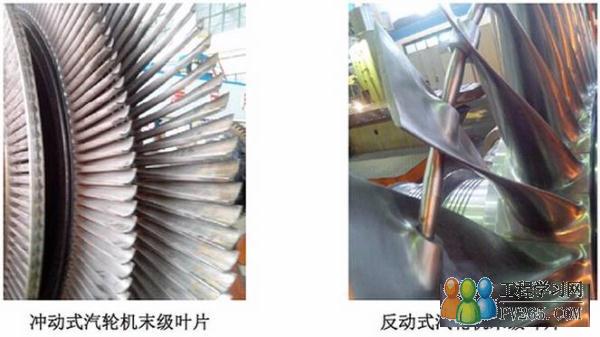

6.两种叶片围带镶嵌方式对比 冲动式汽轮机围带通过铆钉和动叶片连接,易产生共振断裂等情况。反动式汽轮机为动叶片自带围带,通过离心力加紧自带围带间的衔接,使得叶片在高速旋转下的紧固性得以保证。 随着汽轮机技术的发展,少数冲动式汽轮机厂家也开始采用整体式围带加强其性能。围带的作用主要是增加叶片的刚性,减少蒸汽从叶顶处损失,改变叶片的自振频率从而避开共振。 7.冲动与反动末级扭叶片拉金方式对比 冲动式汽轮机末级扭叶片一般无拉金或采取整条拉金结构,末级叶片受力较大,易造成叶片变形或断裂。 反动式汽轮机末级扭叶片采取分段式锥形拉金结构,该结构下的拉金在高速旋转的离心力作用下分段支撑末级扭叶片,使其具有足够的强度支撑叶片造型,从而保障扭叶片长期稳定地运行。 8.冲动与反动做功级数对比 在相同工况条件下,反动式汽轮机级数明显多于冲动式汽轮机级数。这使得反动式汽轮机整体结构紧凑,转鼓级级间间距减小,通流能力高,转子出力大。而且较多的级数也使汽轮机的焓降分配更加均匀,热能的转化将更加充分,所以能量的利用率也比较高。 3/3 首页上一页123 |
