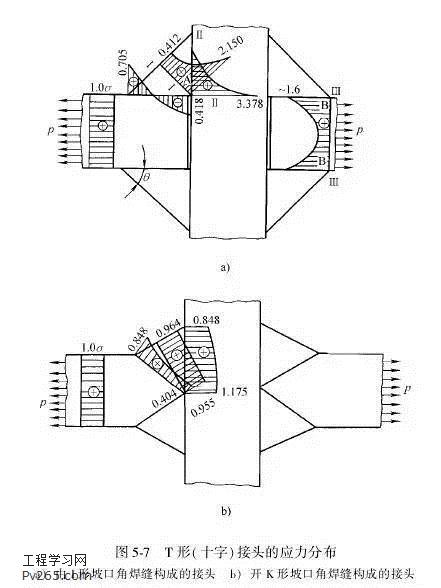

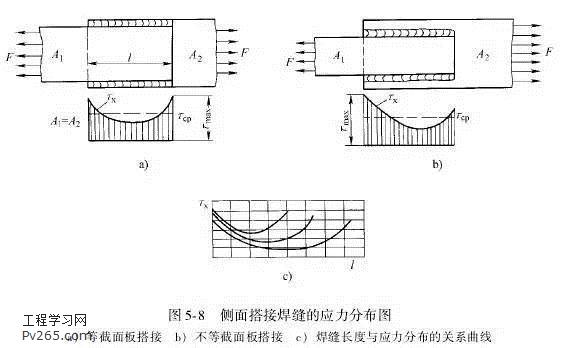

由角焊缝构成的搭接接头，其应力分布很不均匀，它不是理想的结构接头形式，在动载和低温时尤其应避免采用。但由于采用搭接接头，装配工作十分简便，焊前准备工作简单，构件收缩量小，故在一些受静载的建筑结构中和用薄板制造的储罐结构中仍被采用。应该指出：搭接接头又可分为正面搭接和侧面搭接，搭接接头中不仅存在角焊缝横截面上应力分布不均的情形(和T形接头角焊缝类似)，而且正面和侧面搭接焊缝中的应力分布也不同，侧面搭接焊缝沿焊缝长度的应力分布不均，如图5-8所示。该图是仅有侧面搭接焊缝的情况，A_1、A₂表示搭接板的截面积，曲线为切应力Tx的分布。由图5-8c可见，当焊缝长度增加，应力分布不均加剧，中段几乎不受力，故一些标准规定了承载搭接焊缝(侧面搭接)的长度。

　　二、焊接接头的设计

　　(1)焊接接头的设计特点    优良的接头设计是防止结构破坏的条件之一。实际受力十分复杂的接头，进行设计应考虑以下问题：

　　1)焊接结构应该优先采用接头(焊缝)形式简单、应力集中小、不破坏结构连续性的，即不使或很少使力线密集或出现转折的接头和焊缝形式。

　　上述熔焊接头中，对接接头是最符合上述条件的，因此应优先考虑采用，其次应考虑采用T形(十字)接头，而搭接接头则应避免采用，但如上述在一些静载的，不是很重要的结构中为了施工方便仍有采用。

　　2)在有可能的条件下，尽量将焊接接头布置在工作载荷较小处，以及构件几何尺寸和形状不变的地方。

　　3)角焊缝的焊脚尺寸不宜过大，搭接角焊缝不宜过长。如前所述，应力分布沿角焊缝截面是不均匀的，截面越大，应力分布不均匀的程度越大，故大截面的角焊缝承载能力低。而焊接材料与工时消耗却随焊脚尺寸成平方地增加。在搭接接头中，正面角焊缝的刚度大于侧面角焊缝，实际强度也大，所以具有正侧面角焊缝的联合搭接角焊缝中的应力分布不均，侧面角焊缝沿焊缝长度方向的应力分布亦不均，故对重要的结构、变形能力差的接头，尤其要注意。

　　4)钢板在厚度方向上(Z向)性能差，因此组成T形(十字)接头，如要在厚度方向上传递外力，应选用Z向钢。

　　5)焊接接头刚度大，焊缝未达屈服前变形量很小，故对于作为铰接点的接头(如桁架的节点)可能产生高的附加应力，此时应采取诸如减小焊接截面、改变焊缝位置等措施来增加接头的柔性。

　　6)充分考虑制造厂的条件，提高设计接头的工艺性。如使焊接结构的接头种类少，采用的焊接方法种类少，接头尺寸单一；施工时的可达性好，包括焊接时的可达性和焊接完成后的可检验性(如射线探伤便于布片，超声探伤有合适的探头移动范围等)；施焊性好等等。

　　7)计算接头时不考虑应力分布不均及焊接残余应力，下面还要介绍到这种计算是作了一些假定和简化的。而对于工作条件苛刻，如在低温或动载下或接头刚度大的场合，则要适当考虑这些因素。而对于在腐蚀环境下工作的焊接结构的接头，接头的细节设计也需要特殊考虑。

　　(2)焊接接头静载强度的计算

　　1)以许用应力法为基础的计算

　　①对接接头强度的计算：图5 -9为典型对接接头及其受力情况，可按表5-8的公式进行计算。由计算公式中可以看出，计算不考虑接头中的应力集中(应力分布不均)，也不考虑焊接残余应力，并认为工作应力沿焊缝是均匀分布的。从图5-9a可以看出，当不同厚度的两板对接，厚度差(δ一δ₁)超过规定值时(按GB 985标准，允许厚度差1~4mm)，需在厚板上削出斜面，斜面长L>3(δ一δ₁)，也可两面削出斜面。

　　②搭接接头强度的计算：图5-10为典型的搭接接头及受力情况，这里还列出了塞焊和电铆焊搭接接头(见图5-10g、h)，除此以外，搭接接头都是角焊缝组成的，和对接接头强度计算主要是验算对接焊缝的强度一样，搭接接头强度计算则主要是计算角焊缝的强度。在搭接角焊缝的计算中进行了下述假定：

　　第一，对于此种角焊缝的形状(见图5 -3)都将内接等腰直角三角形的高即

K₀，作为计算厚度，不计及焊缝的凸凹度，也不考虑熔深的差别，这样

K₀≈0. 7K， K为焊脚尺寸。当熔深较大，如埋弧焊时，可考虑K₀≈0. 8K，甚至等于K。
