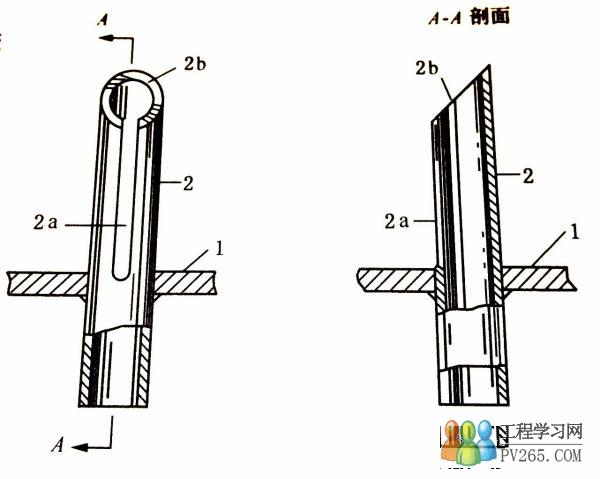

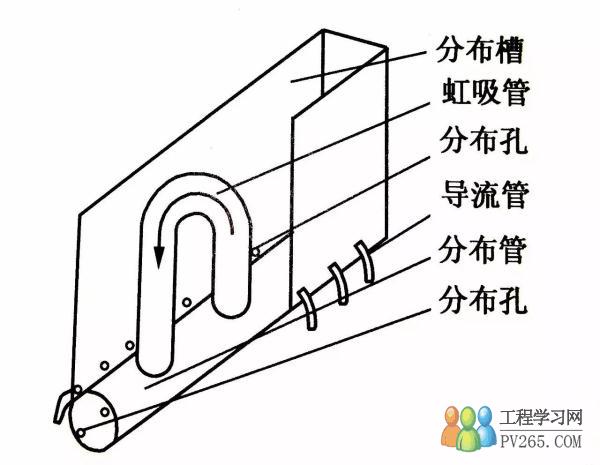

高操作弹性液体分布器 多层式 多层孔槽式分布器分布单元结构 这是3种阶梯型孔槽式分布器的分布槽单元结构示意图,这种分布器有利于液体均布,为保持高、低层孔口流量的均匀性,(b)(c)所示槽,高层开孔的孔径应大于低层。 双层堰槽式液体分布器单元结构 这种分布器通过设置在侧面不同高度上的多排溢流堰来调节液体负荷,达到高弹性,并将下方的导流板片左右拉开,这样只要用较少的槽数就能达到较大的淋降点密度。 堰和管嘴组合 堰和管嘴组合单元 这种组合非但在下限流量时能控制足够高的液位,而且无需分布盘上很高的液位,就能满足上限流量的要求,从而降低整个分布器的高度。 孔口和管嘴组合 类似道理,这种组合也能构成性能优良的高弹性液体分布器。 虹吸式 虹吸式高弹性液体分布器操作原理 这种分布器是将倒U行虹吸管的一端连接在分布管的上侧,另一端敞口,且保持合适高度,虹吸管的顶端低于分布槽的顶面,以确保槽中液位涨到某一高度时,虹吸作用随之发生。 4/4 首页上一页234 |
