填料塔液体分布器知识详解

时间:2016-09-02 来源:网络 作者:佚名 收藏到我的收藏夹
简介: 液体分布器是填料塔内极为关键的内件,不仅影响着填料的传质效率,而且还会对填料的操作弹性产生影响。它的作用是把液体在填料顶部或某一高度上进行均匀的初始分布或再分布,用来提高传质、传

孔盘式分布器可处理较大流量,最大喷淋密度达75m3/(m2·h)。同时还具有气液分流,互不干扰;操作弹性较大等优点。

堰盘式分布器


堰盘式分布器可以克服盘上孔口易被堵塞、腐蚀而影响分布等弊病,带来的问题是气液在同一通道中呈逆流运动,两相流动相互干扰,最大负荷互相牵制,允许负荷下降等问题。

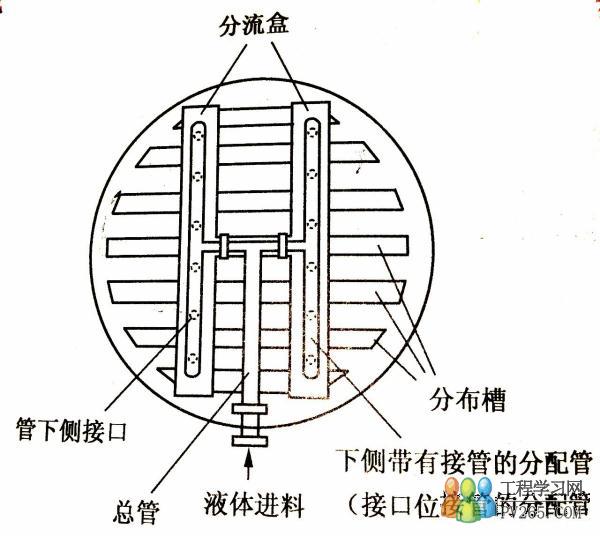

槽式液体分布器


该分布器具有较大气流通道,最大可达塔截面的55%,此值介于管式和盘式的上限值之间;结构比较简单、紧凑,占空间不大,易于支承,较盘式造价低。但这种分布器的淋降点均匀布置要较盘式困难,所能达到的淋降点密度也低于其他形式分布器。

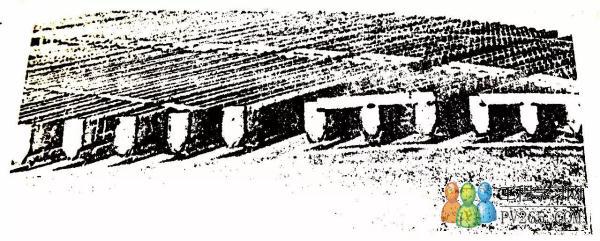

堰槽式分布器


堰槽式分布器具有堰流的一些特性:操作十分可靠,很少出现排液口被堵塞的现象,故分布质量稳定,不仅操作弹性比大,而且流量范围宽,还有占空间小,易支承,较孔盘式造价低等优点。

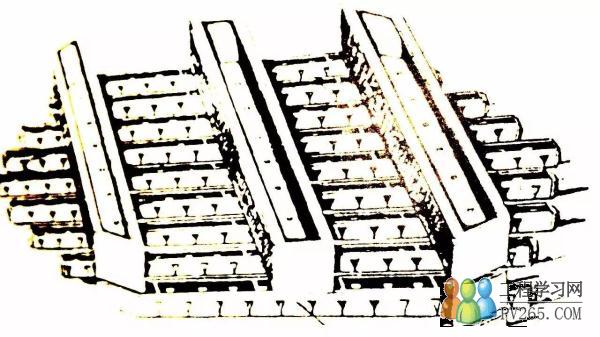

孔槽式分布器


孔槽式分布器的布置与堰槽式类似。

特殊要求液体分布器

前面讲的是三种基本类型,如果有特殊要求,如:分批精馏塔和多用途填料塔要求高操作弹性等,就必须对分布器进行特殊设计。

3/4 首页上一页1234下一页尾页
