常规空调系统: 室温以上海市政府提倡的26℃计:

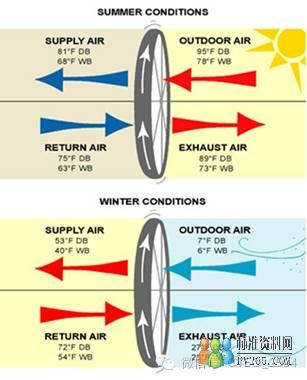

简图示意: 系统参数: ? 风速 > 0.25 m/s ? 噪音 50 dB(A) (风机 外界声音) ? 机械置换新风30 m3/h person ? 自然通风 ; 通过开窗 ? 双层幕墙间隙的空气带热量进入办公区域 ? 室外空气污染(未经过滤) ? 制冷能耗为 157 kWh/m2a ? 二氧化碳排放量 102 kg/m2a 星展银行大厦 室温以27℃计: 简图示意: 系统参数: ? 风速 < 0.15 m/s ? 噪音 35 dB(A) ? 机械置换新风30 m3/h person ? 幕墙封闭 ? 无室外空气污染 ? 制冷能耗为 116 kWh/m2a (-26%) ? 二氧化碳排放量 75kg/m2a ? 双层幕墙间隙的空气不进入办公区域 在相同低传热系数的情况下:相比传统空调陆家嘴金融中心大厦制冷能耗降低26%,二氧化碳排放量减低26.5%。 3.空调热能回收系統 星展银行大厦办公区的排风主要集中在各楼层的卫生间,通过垂直的排风管及主屋面的排风机排放,而供应新风的新风处理机也位于主屋面,利用了热能回收轮把排风的热能回收到新风中。 简图示意: 四:项目效益: 星展银行大厦采用外呼吸式幕墙系统加辐射金属吊顶及空调热能回收系统有效的解决了上海陆家嘴金融贸易区长期存在的全玻璃幕墙金融机构大楼使用要求高、能耗大、二氧化碳排放量高的问题。在引进国际金融机构时,最大限度满足金融机构的使用舒适度,降低其在使用过程的费用,建筑国际最高标准的金融大厦,同时大大减低了能耗,相较传统全玻璃幕墙结构大厦节能及二氧化碳排放量减少在26%以上。为建设中国繁荣绿色的金融中心作出了贡献。 来源:卓展工程顾问有限公司 3/3 首页上一页123 |
