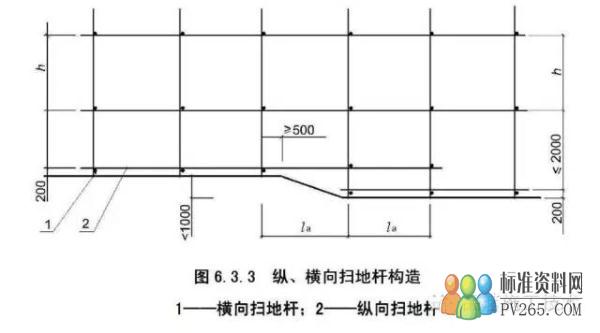

6.3.3 脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm（图6.3.3）。（强制性条文）

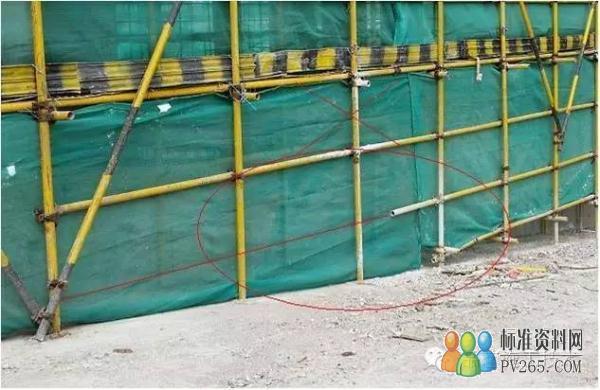

错误做法：

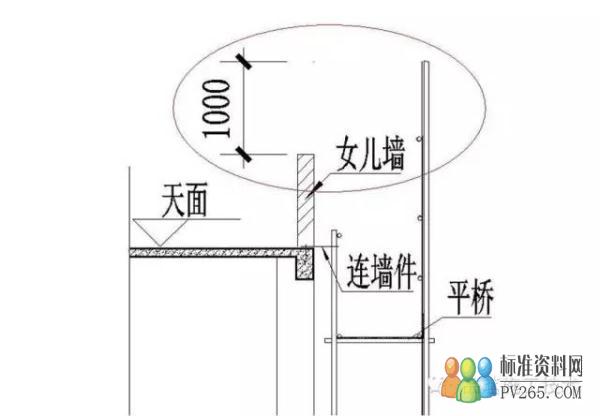

6.3.7脚手架立杆顶端栏杆宜高出女儿墙上端1m，宜高出檐口上端1.5m。

连墙件

6.4.1     脚手架的连墙件设置的位置、数量应按专项施工方案确定。

6.4.2     脚手架连墙件数量的设置除应满足本规范的计算要求外，还应符合表6.4.2 的规定。

方案编制时连墙件设置的要求：

建筑物层高5米以下：外脚手架搭设高度在50米以下的按每层三跨设置；50米以上的按每层两跨设置；100米以上的按每层一跨设置。

（注：如层高5米以上的，要求搭设高度50米以下按每层两跨设置，50米以上按每层一跨设置）

6.4.3 连墙件的布置应符合下列规定：

1、 应靠近主节点设置，偏离主节点的距离不应大于300mm；

2 、应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；

3 、应优先采用菱形布置，或采用方形、矩形布置。

6.4.4  开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m。（强制性条文）

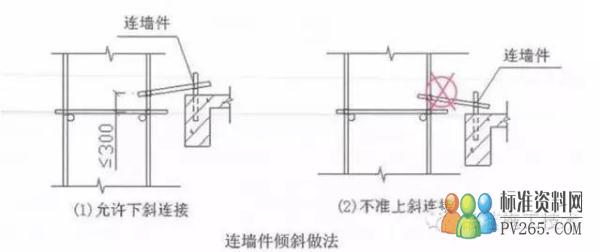

6.4.5 连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。
6.4.6  连墙件必须采用可承受拉力和压力的构造。对高度24m 以上的双排脚手架，应采用刚性连墙件与建筑物连接。

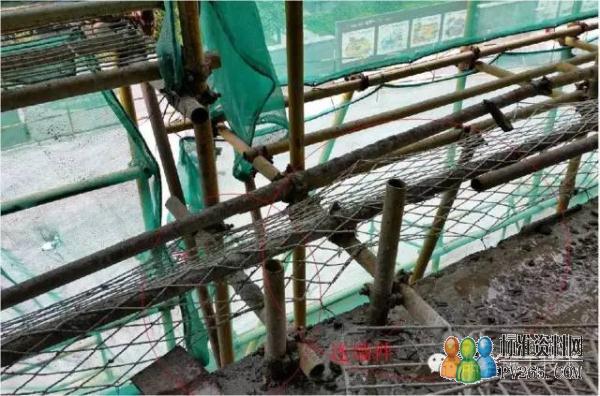

柔性连墙件:

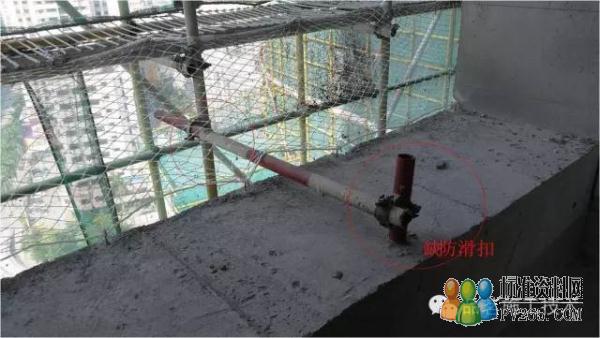

刚性连墙件: 2/4 首页上一页1234下一页尾页
