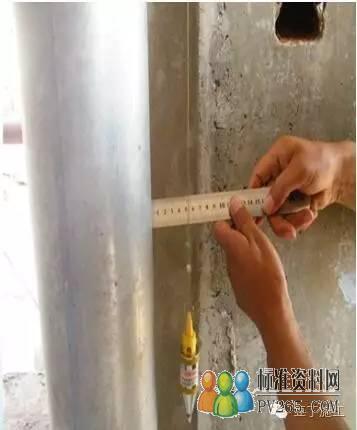

用磁力线坠检测管道侧面垂直度 示范图1-5

二、响鼓锤使用方法

响鼓锤分为两种，一种是锤头重25g的，称之为大响鼓锤；另一种是锤头重10g的，称之为小响鼓锤。其各自的用途和使用方法都不相同，不能随意乱用。

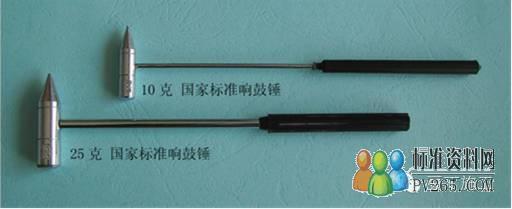

响鼓锤示意图 图 2-1

1、大响鼓锤使用方法

1.1 大响鼓锤的锤尖作用，是用来检测大块石材面板，或大块陶瓷面砖的空鼓面积或程度的。使用的方法是将锤尖置于其面板或面砖的角部，左右来回退着向面板或面砖的中部轻轻滑动，边滑动边听其声音，并通过滑动过程所发出的声音来判定空鼓的面积或程度。参照示范图2-2，图2-3进行检测。

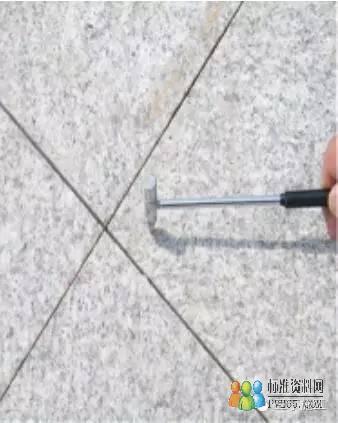

使用大响鼓锤锤尖检测石材地板空鼓面积 示范图2-2

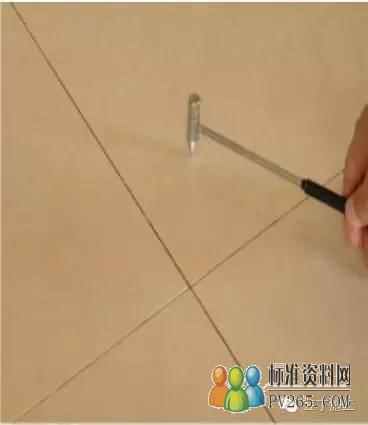

使用大响鼓锤锤尖，检测大块陶瓷面砖空鼓 示范图2-3

注意：

①千万不能用锤头或锤尖敲击面板或面砖。

②对空鼓面积做标注时，由于带色笔难以清除，最好用白色粉笔画出。

1.2 大响鼓锤的锤头作用，是用来检测较厚的水泥砂浆找坡层及找平层，或厚度在40mm左右混凝土面层的空鼓面积或程度的。使用的方法是将锤头置于距其表面20～30mm的高度，轻轻反复敲击，并通过轻击过程所发出的声音,来判定空鼓的面积或程度。

参照示范图2-4进行检测。

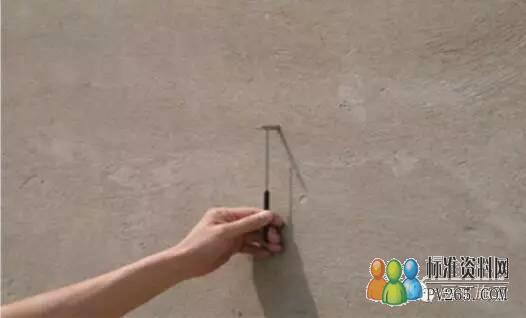

使用大响鼓锤锤头，检测找平层空鼓示范图 图 2-4 2/6 首页上一页123456下一页尾页
