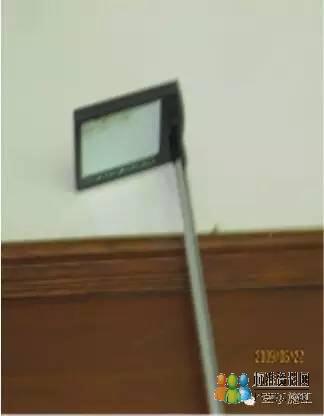

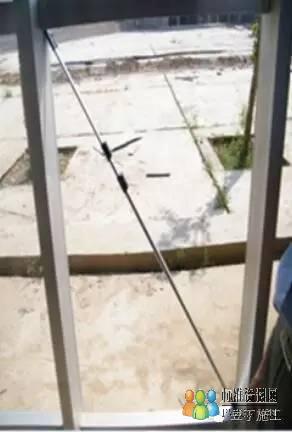

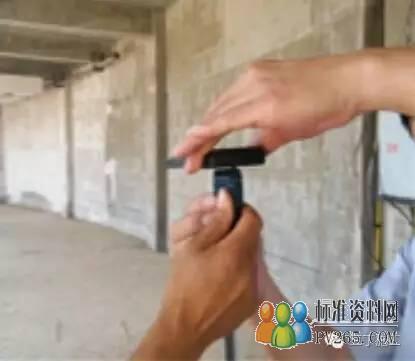

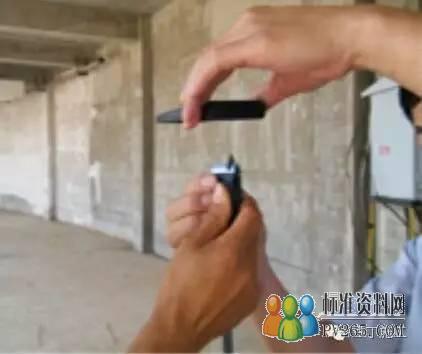

1、对角检测尺的功能 主要是用来检测门窗、洞口等构件或实体的对角线差,并通过对角线差来判定其方正程度的。对角检测尺为三节伸缩结构,中节尺设有三档刻度线。检测时,视其被检构件斜线长度,将大节尺推键锁定在中节尺上某档刻度线 “0”位,再将对角检测尺两端尖角顶紧被测对角顶点,紧固小节尺。检测另一对角线时,松开大节尺推键,使其两端尖角顶住被测对角顶点后紧固推键,同时读出对角线差值。参照示范图3-2,图3-3,图3-4进行检测。 右侧对角线检测 示范图3-2 左侧对角线检测 示范图3-3 对角线检测尺刻度调 “0” 示范图3-4 2、对角检测尺与检测镜配合使用方法 对角检测尺上部的小节尺顶端备有M6螺栓,可装检测镜进行高处的背面、冒头等质量状态。参照示范图3-5,图3-6,图3-7进行检测。 尺与镜组合示范 图 3-5 尺与镜连接示范 图 3-6 用组合镜检测高处管道安装或防腐质量 图 3-7 用组合镜检测高处油漆质量 图3-8 3、单独使用检测镜的检测方法 单独使用检测镜进行观感质量检测时,可用以检测管道背后、门的上下冒头、弯曲面等肉眼不易直接看到的部分质量。方法与上大同小异,不再赘述。可参照示范图3-9,图3-10进行检测。 用检测镜检测竖向管道安装防腐质量 示范图3-9 用检测镜检测门冒头油漆质量 示范图 3-10 |
