5.2.4角钢体系组合固定：放置角钢，并在角钢上预先钻孔的部位用2.5cm长钢钉与之固定牢靠，角钢放置于墙体定位线内侧：即角钢外侧面距离四周20cm控制线丈量尺寸为20cm整。

      根部三角带区域角钢组合体系现场实景图

      5.2.5 夹档放置混凝土撑块：角钢体系固定完成后，随即在两侧角钢夹档之间放置混凝土撑块，以保证合模加固时，下脚根部受力合理，防止角钢向剪力墙、框柱钢筋部位偏移，以防露筋并保证结构截面尺寸。

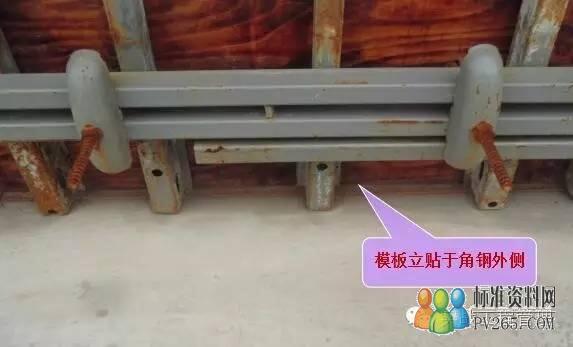

      5.2.6 墙、柱合模加固：墙、柱在合模时，模板下脚内接触面应直接立贴于角钢外侧进行放置并加固即可。

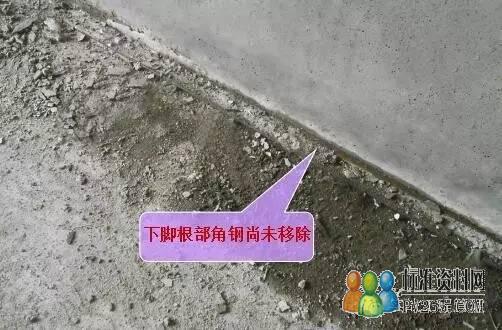

      5.2.7 墙、柱拆模：当混凝土浇筑完成，具备竖向构件拆模条件后，即可正常拆模。下图是竖向剪力墙拆模后，下脚根部三角带区域现场实景图 ：

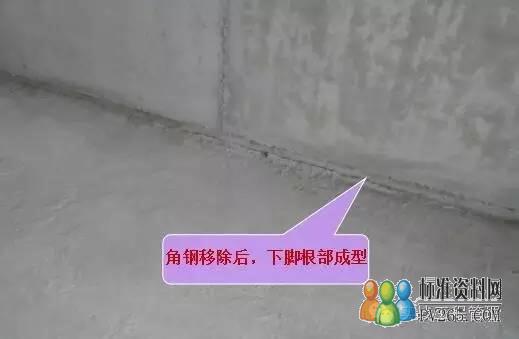

      5.2.8 起钉移除角钢并清理：当竖向模板拆除完成。下图是竖向剪力墙拆模并清理后，下脚根部三角带区域现场实景图 ：

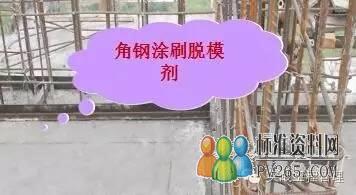

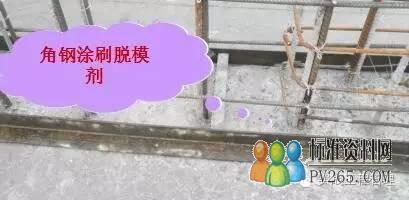

      5.2.9 角钢脱模剂涂刷：三角带区域下脚根部角钢移除后，及时对角钢涂刷专用脱模剂，便于其持续周转使用 。

六、材料与施工工具

      6.1 材料

      6.2 施工工具
