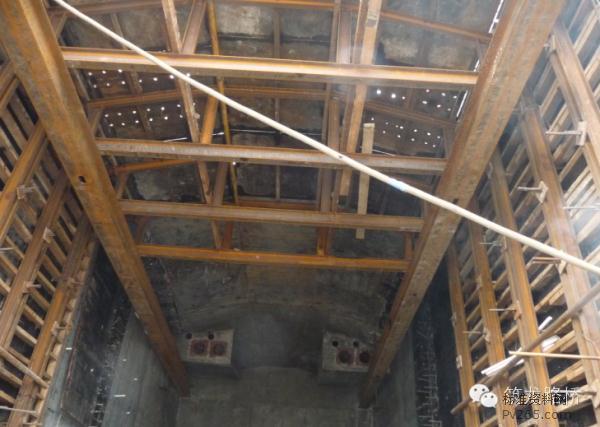

内模板顶模利用滑动轨道跟随挂篮一起行走。

3、挂篮受力计算

1）选择有代表性的块段进行计算，一方面考虑块段重量最大的，另一方面选择集中力对已浇筑混凝土端面弯矩最大的。因为最危险。

2）计算方法

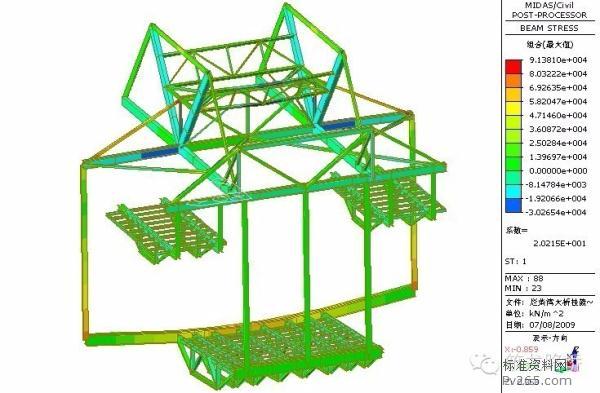

挂篮属空间结构体系，所以使用空间有限元分析软件对结构进行各种工况的分析，建立模型。

3）工况分析

工况一：挂篮行走工况。该工况考虑正常挂篮行走时自重效应；结构整体稳定分析。

工况二：浇筑最危险梁段混凝土。

验算挂篮的极限承载力状态，主要是验证挂篮结构强度符合规范要求，同时以挂篮最大变形作为评定挂篮刚度的参考标准；该工况考虑“挂篮自重 施工恒载   施工荷载” 的共同效应；

工况三：浇筑状态，结构整体稳定分析。选取最危险梁段浇筑工况模拟。

4）各小构件单独验算

后锚固吊带（精轧螺纹钢、锰钢带吊带）；行走小车等。

5）一整套计算书和图

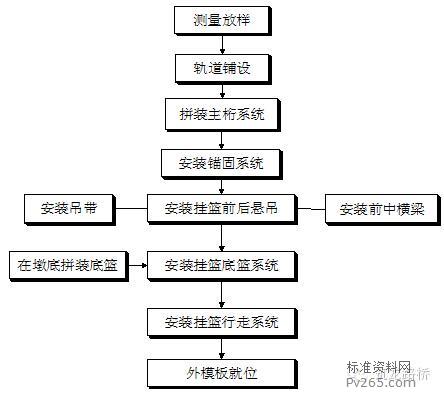

4、挂篮安装工艺流程

5、挂篮安装准备

1）0#块已经施工完毕，混凝土强度达到设计要求。

2）在0#块顶（对应腹板位置）测放挂篮轨道位置，并铺找平砂浆，安装轨道，利用竖向预应力锚固。【配重挂篮不用轨道，安放钢垫块】

3）挂篮各构件已经加工完毕，并在地面进行了试拼装。主桁架、横梁等在地面进行拼装，整体吊装。

6、安装主桁架系统

两个主桁片就位后，及时安装后锚固长横梁。搭设上人脚手架安装主桁架稳定杆件和前承重横梁和后行走横梁，构件均采用塔吊吊装
