四、索桁架的安装

拉索式点连接玻璃幕墙的施工与设计关系十分紧密，设计时必须预先考虑施工的步骤，尤其必须预先规定好预应力的张拉步骤，实际施工时必须严格按照规定的步骤进行。如果稍有改变，就有可能引起很大的内力变化，会使支承结构严重超载。因此，施工人员必须清楚设计人员的意图，设计人员必须做好透彻、细致的技术交底工作，并在关键的施工阶段亲临现场指导。

索桁架的安装过程，包括索桁架的预拉、锚墩（连接板）安装、施工临时支承结构的搭建，索桁架就位、预应力张拉、索桁架空间整体位置检测与调整、稳 定索安装、驳接系统安装等。

 1、索桁架的预拉

索桁架在建设时必须施加预应力。工程经验表明，施工时施加的预应力，在随后的使用中会逐渐消减。研究表明，如果施工时对索桁架的钢索进行几次预拉，就可以解决使用中的预应力松弛现象。具体的做法是，按设计所需预应力的 60%～80%张拉索桁架的钢索，然后自然放松钢索一段时间。如是重复几次，即可完成索桁架的预拉工作。

2、索桁架就位

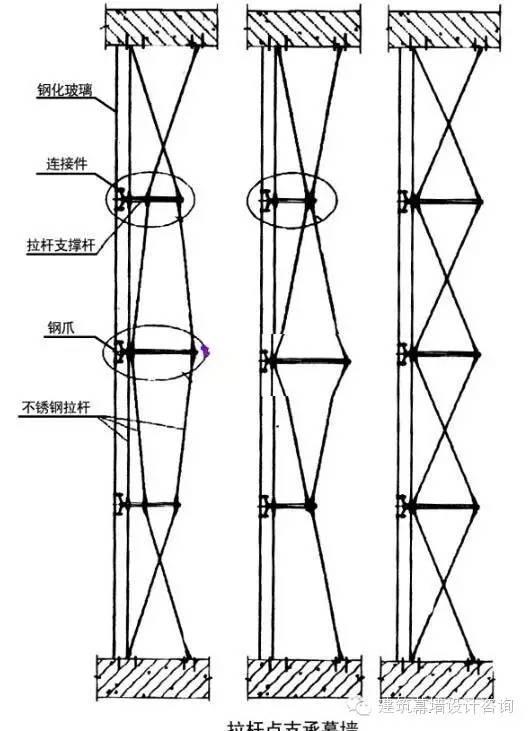

a.借助于临时支承，就可以将已经预拉并按准确长度准备好的索桁架就位，再调整到设计规定的初始位置，进行初步固定。这时是索桁架的初始形态。 b.拉索支承结构安装进出位、平整度、标高、平面位置、垂直度误差在允许范围内。检查每根拉索每一个位置预拉力必须达到设计要求的初始状态的应力分布值。

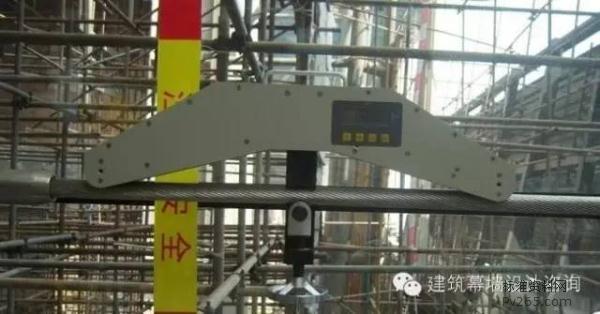

（绞线张力检测）

3、预应力张拉

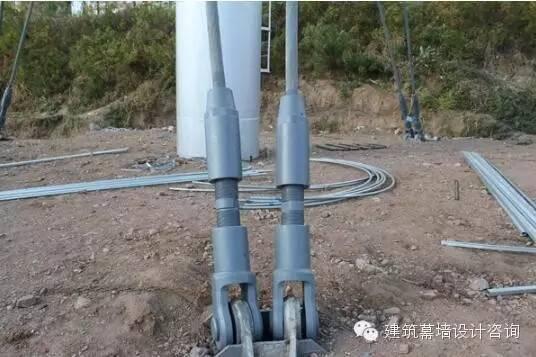

a.索桁架就位后，即可按设计给定的次序进行预应力张拉。张拉预应力时，使用扳手对锚具调节器进行调节张拉。
