3、冷热机房（屋顶）布置

风冷热泵空调系统的热泵机组（包括水泵等其它附属设备）及VRF系统（包括新风室外机）的室外机组均安装于电影院屋面，其占地面积分别为<?xml:namespace prefix = st1 />92m2、204m2。设备布置示意图详见下图：

风冷热泵布置示意图

VRF布置示意图

4、方案各方面对比

（1）机房（屋顶）对比：

两种方案主要设备均安装于屋面，根据屋面设备布置示意图计算占地面积。另外风冷热泵空调系统末端空调箱需设置专用机房，共五台空调箱，需机房面积约110m2。对比详见下图：

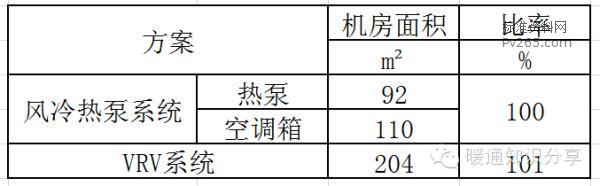

机房对比简图

经对比可知，风冷热泵系统占用屋顶面积较少，但需占用电影内部空间设置专用空调机房；VRF系统占用屋顶面积较大。

（2）运行费用对比

本次运行费用的分析仅对夏季运行进行计算，以供参考。

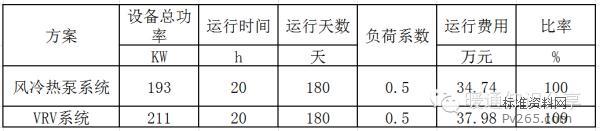

运行费用对比简图

经对比可知，两种方式运行时间一样的情况下，VRF系统运行费用略高。

（3）初投资对比

经与供应商询价（风冷热泵参考品牌为特灵，VRF参考品牌为三菱），计算两种方案初投资，对比结果列于下图：

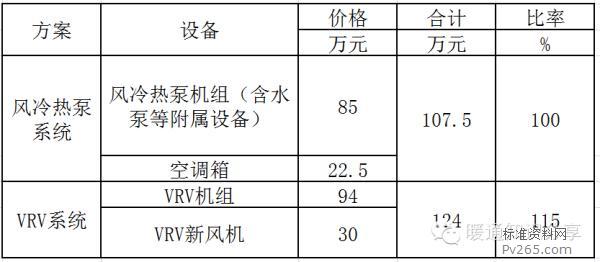

初投资对比简图

经对比可知，VRV系统初投资略高于风冷热泵系统。 2/3 首页上一页123下一页尾页
