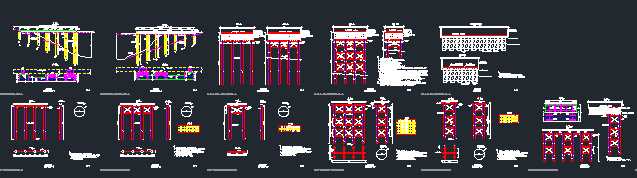

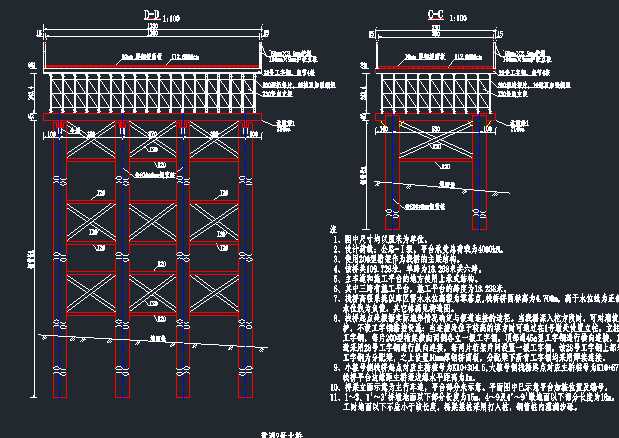

公园栈桥全套施工图纸 2、设计荷载：公路-Ⅰ级，平台承受总荷载为4000kN。 3、使用200型桁架作为栈桥的主梁结构。4、该桥共109.728米，单跨为18.288米共六跨。5、主车道和施工平台的地方使用上承式结构。6、其中三跨有施工平台，施工平台的跨度为18.288米。7、栈桥高程系统以库区蓄水水位高程为零基点,栈桥桥面标高为4.700m，高于水位线为正值，低于8、栈桥起点处根据实际地形情况确定与便道连接的途径。当栈桥深入挖方段时，可对溜坡进行支挡防护，不设工字钢搭接设施；当连接处位于较高的填方时可通过在1号墩处设置立柱，立柱采用25号
