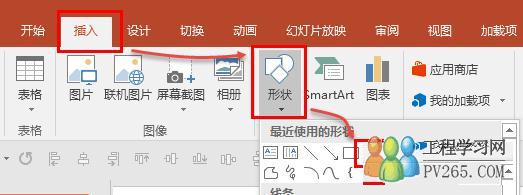

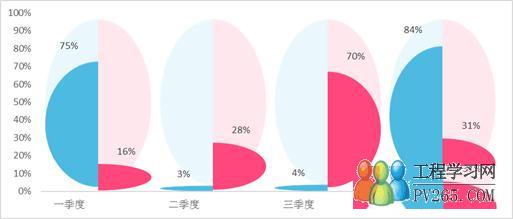

插入一个长宽为7厘米的圆形: 选中绘制好圆形,按住CTRL键拖动再复制一个图形,然后设置大小为6。设置两个圆形为无填充与轮廓线条。两个图表进行对齐并组合(记得哦,是两个圆形都选中哦),效果如图: 请记住,这个图形一定要保留着,最后要作为外轮廓使用,我们再选中组合好的图形重新复制一个。 插入一个矩形,大小设置如图: 选择矩形和组合圆形,左对齐,取消组合(因为我们复制的圆形是组合的,我们这里需要对图形进行逻辑运算,所以需要取消组合才可执行),效果如图: 选中图形后,单击格式选项卡,合并形状中选择“拆分”,如图: 拆分之后,将矩形多余部分删除,保留效果如图: 这样,我们把圆形拆分了成两块,对他们进行设置颜色后,就可以填充到我们的柱形图上了。 设置图形“无轮廓”,设置外圆无填充,内圆纯色填充,(这里为了大家能看清楚图形,黑色部分实际设置为“无填充”的)效果如图: 分别复制这些组合图形,粘贴到对应的柱形图上,效果如图: 额,好像很乱的样子,别急,设置一下图形填充“层叠并缩放”为1.如图: |
