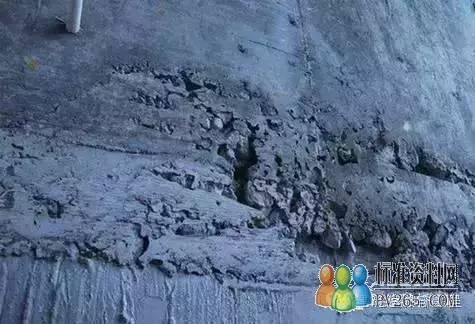

预防措施：（1）按规定正确掺加减水剂，最好不用发泡型减少剂，必要时可掺引气剂。（2）采用现场搅拌，若采用泵送混凝土时，坍落度宜采用130~150mm，最大不得超过180mm。（3）加强混凝土振捣，如混凝土内掺减水剂，宜采用高频插入式振捣器进行振捣。振捣棒移动间距不得大于300mm，拔出时速度要慢，振捣时间以表面不再冒气泡为度。（4）混凝土每次铺设厚度以不小于500mm为宜。治理方法：将气泡表面酥皮铲掉，刮上腻子，将气泡堵死。一般只用大白腻子，不宜用108胶水泥或其他腻子。7墙面有模板皮 现象：墙体木模板拆除时，墙面上粘着模板表皮，观感差。原因分析：（1）木模板周转次数多，其表面刚度不足，拆除时表面模板皮残粘在混凝土面层上。（2）使用了失效的脱模剂或脱模剂刷不均匀、漏刷。（3）脱模过迟，未及时养护，混凝土表面温度过高，其早期表层强度发展过快，混凝土粘连木模。预防措施：（1）对于经过多次周转使用的木模，剔除其中表面刚度不足或弯曲变形的木模。仅局部表面刚度不足的木模，使用前应重新修补。（2）木模拆除后应及时清理表面砂浆及翘皮，认真涂刷有效的脱模剂。（3）采用快速拆模体系，当混凝土强度大于1.2MPa时，及时松开模板，对混凝土淋水养护。治理方法：（1）剔除嵌入混凝土表层的木模板表皮，对于严重的混凝土表面模板表皮，剔除后，先刷一道108胶水泥浆，然后用水泥砂浆分层补平压光，达到设计要求的平整度。（2）墙面拆模粘有模板皮时，拆模后立即剔除，使用108胶水泥腻子刮1~2道找平。（3）模板皮嵌入混凝土较深时，应全部凿除板皮外混凝土，用钢丝刷或加压水洗刷表面，再用比原混凝土强度等级高一级的细石混凝土填塞，并仔细捣实。 4/5 首页上一页2345下一页尾页 |
您的位置:
