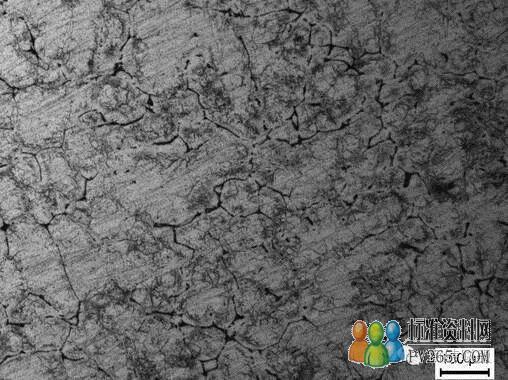

6．铬

铬在铸铁中使碳在奥氏体中的溶解度增加，因而阻碍铁素体生核成长，是很强的珠光体促成元素。但是，在铸铁凝固过程中，铬促成渗碳体的作用很强，使铸铁的白口倾向增强。虽然在铸铁中加硅、并进行孕育处理，对减轻铬造成的白口倾向有效，但对于消除铬所致的晶间渗碳体则效果欠佳。

此外，铬细化珠光体从而提高铸铁强度的作用也不太明显。

灰铸铁中，加入0.5%左右的铬，能使石墨细化，减少铁素体，增加珠光体。加入1%左右，就可能出现少量渗碳体，形成麻口组织。

灰铸铁件生产中，对于单用铬一种合金元素，宜采取审慎的态度。

7．钼

在灰铸铁中，钼是有效的促硬元素，但作用温和。铸铁中的含钼量一般不多于0.8%，这样的量就能细化珠光体、增强基体，从而有效地提高铸铁的强度。同时，铸铁的白口倾向并不明显增强。

钼并不是促进珠光体形成的元素，实际上，钼阻碍形成珠光体的作用可能比阻碍形成铁素体的作用更强。如果铸铁中只加入钼，则厚截面（缓冷）处铁素体量可能较多。因此，钼最好与其他促成珠光体的合金元素（铬、铜和镍等）配合使用。

8．钒

钒是强烈形成碳化物的元素。灰铸铁中加入钒，则白口倾向大为增强，这就限制了它的应用。

加入量在0.3%以下时，钒的作用较易控制，可以有效地使石墨细小并使珠光体增多，从而提高铸铁的强度。

厚大截面的铸件，加入钒可使整个截面上的组织较为均匀，这是非常重要的特点。（完）

 来源:百铸
