最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。

倒吊桶式疏水阀

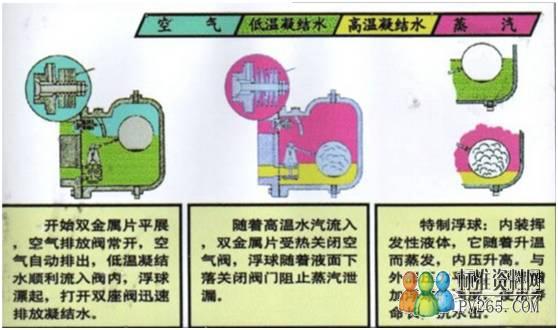

浮球式疏水阀

2热静力疏水阀工作原理

热静力型疏水阀这类疏水阀是利用蒸汽和凝结水的温差引起感温元件的变型或膨胀带动阀心启闭阀门。

热静力型疏水阀的过冷度比较大，一般过冷度为15度到40度，它能利用凝结水中的一部分显热，阀前始终存有高温凝结水，无蒸汽泄漏，节能效果显著。

是在蒸汽管道，伴热管线、小型加热设备，采暖设备，温度要求不高的小型加热设备上，最理想的疏水阀。

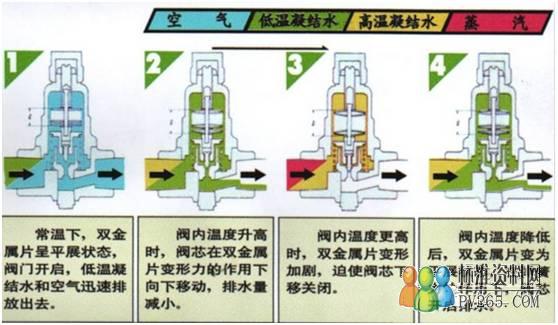

双金属片式

3热动力疏水阀工作原理

这类疏水阀根据相变原理，靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。

因热动力式疏水阀的工作动力来源于蒸汽，所以蒸汽浪费比较大。结构简单、耐水击、最大背为50%，有噪音，阀片工作频繁，使用寿命短。 ..

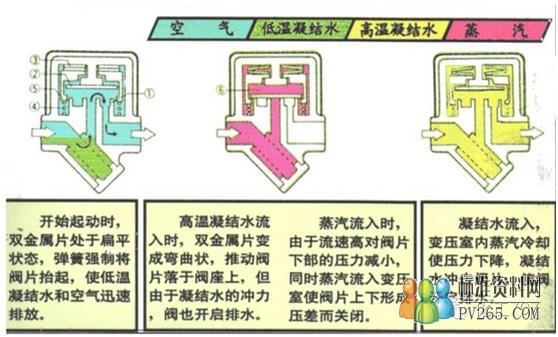

圆盘式疏水阀

疏水阀的选型依据

1疏水阀的水量

选用疏水阀时，必须按设备每小时的耗汽量乘以选用倍率2-3倍为最大凝结水量，来选择疏水阀的排水量。才能保证疏水阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。

疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效率。

当蒸汽加热设备刚开始送汽时，设备是冷的，内部充满空气，需要疏水阀把空气迅速排出，再排大量低温凝结水，使设备逐渐热起来，然后设备进入正常工作状态。

由于开车时，大量空气和低温凝结水，较低的入口压力，使疏水阀超负荷运行，此时疏水阀要求比正常工作时的排水量大，所以按选用倍率2-3倍来选择疏水阀。

2疏水阀的工作压差

选用疏水阀时，不能以公称压力选疏水阀，因为公称压力只能表示疏水阀体壳承受压力等级，疏水阀公称压力与工作压力的差别很大。

所以要根据工作压差来选择疏水阀的排水量。工作压差是指疏水阀前的工作压力减去疏水阀出口背压的差值。

疏水阀后背压计算方式是：当疏水阀后凝结水排入大气时，疏水阀的出口背压为零。如果把疏水阀排出的冷凝水集中回收，此时，疏水阀的出口背压是回水管的阻力、回水管抬升高度、二次蒸发器（回水箱）内压力三者之和。 2/4 首页上一页1234下一页尾页
