简介：异构化装置流程图异构化装置类似普通的加氢精制装置。以丁烷异构化为例（见图），丁烷进料经脱异丁烷塔分离出异丁烷，塔底主要是正丁烷，与氢混合后经加热进入反应器。反应压力约2.1～2.8MPa

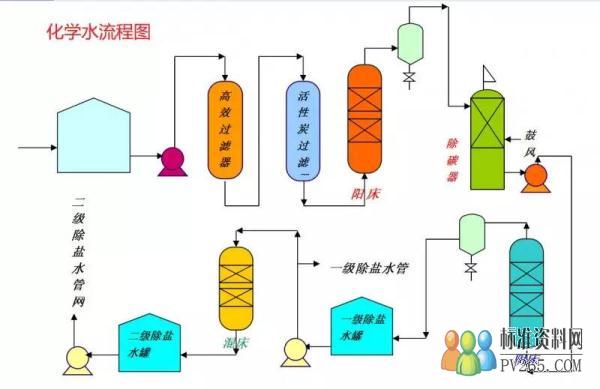

化学水流程图

◆ ◆ ◆

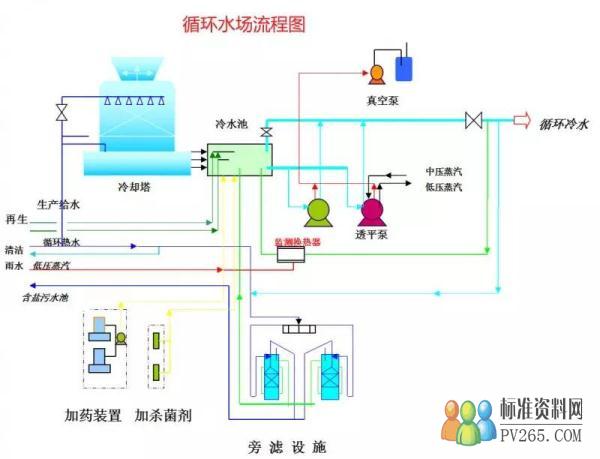

循环水场流程图

循环水通过循环水泵加压后输出，大部分到用水车间进行热量交换，换热的回水通过凉水塔降温后进入水池，一部分经过无阀滤器过滤后，回到了水池。循环水指标接近高限时，开启排污泵进行置换，同时向循环水池补水。

◆ ◆ ◆

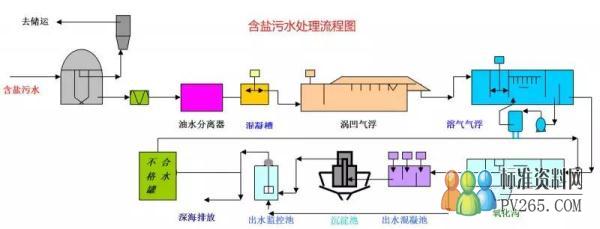

含盐污水处理流程图

◆ ◆ ◆

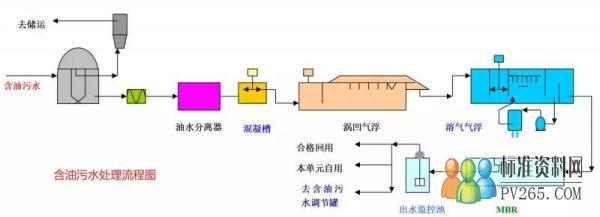

含油污水处理流程图

来源：化工707
