剖面图

当风管或管道与设备连接交叉复杂，光靠平面图表示不清时，应绘制剖面图或局部剖面。在剖面图中绘出的风管、水管、风口等设备，应表示清楚管道与设备、管道与建筑梁、板、柱、墙以及地面的尺寸关系。还应表示清楚风管、风口、水管等尺寸和标高，气流方向及详图索引编号等。

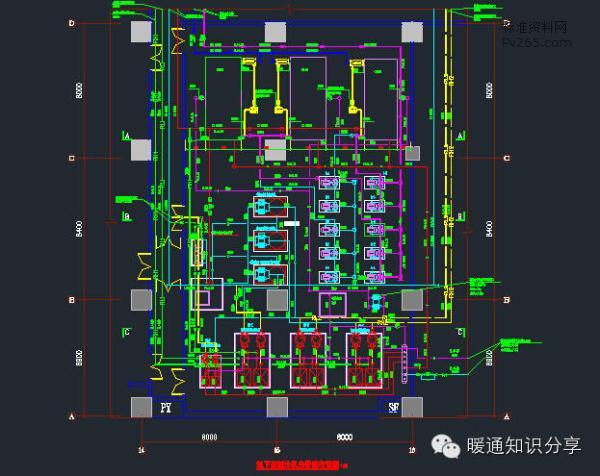

通风、空调、制冷机房平面图

机房图应根据需要增大比例，绘出通风、空调、制冷设备（如冷水机组、新风机组、空调器、冷热水泵、冷却水泵、通风机、消声器、水箱等）的轮廓位置及编号，注明设备和基础距离墙或轴线的尺寸。绘出连接设备的风管、水管位置及走向；注明尺寸、管径、标高。标注机房内所有设备、管道附件（各种仪表、阀门、柔性短管、过滤器等）的位置。

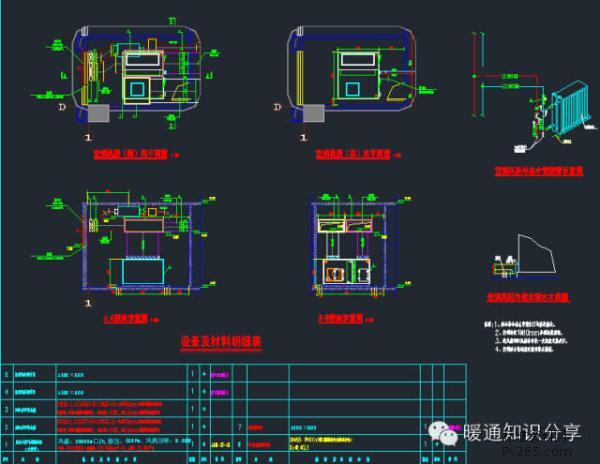

通风、空调、制冷机房剖面图

当其他图纸不能表达复杂管道相对关系及竖向位置时，应绘制剖面图。剖面图应绘制出与机房平面图的设备、设备基础、管道和附件相对应的竖向位置、竖向尺寸和标高。标注连接设备的管道位置尺寸；注明设备和附件编号以及详图索引编号。

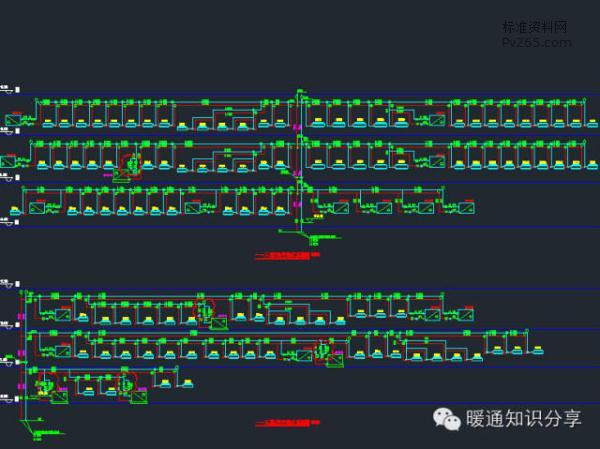

暖通设计中的系统图、立管图

对于分户热计量的户内采暖系统或小型采暖系统，当平面图不能表示清楚时应绘制透视图，比例宜与平面图一致，按45°或30°轴测投影绘制；多层、高层建筑的集中采暖系统，应绘制采暖立管图，并编号。上述图纸应注明管径、坡向、标高、散热器型号和数量。对于热力、制冷、空调冷热水系统及复杂的风系统还应绘制系统流程图。系统流程图应绘出设备、阀门、控制仪表、配件、标注介质流向、管径及设备编号。流程图可不按比例绘制，但管路分支应与平面图相符。空调的供冷、供热分支水路采用竖向输送时，应绘制立管图并编号，注明管径、坡向、标高及空调器的型号。空调、制冷系统有监测与控制时，应有控制原理图，图中以图例绘出设备、传感器及控制元件位置；说明控制要求和必要的控制参数。 2/3 首页上一页123下一页尾页
