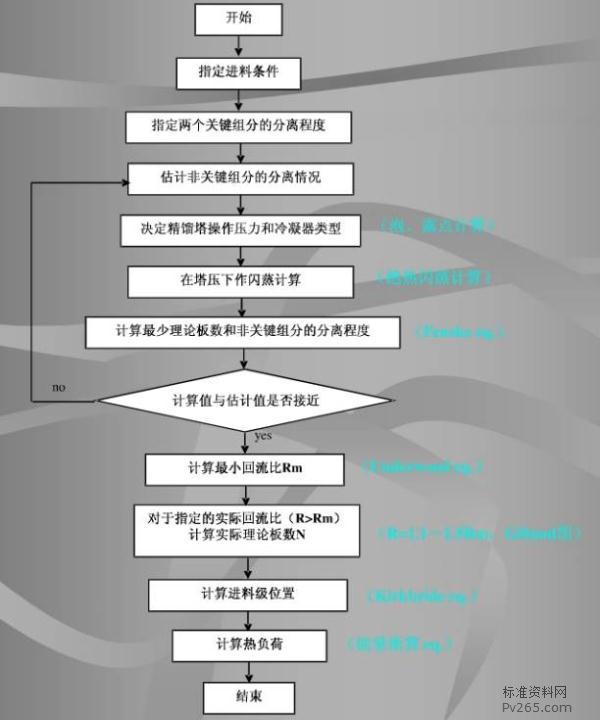

3实际设计流程
工业上应用的精馏塔多是物系复杂,带侧线采出,实际实际中多采用FUG法计算
3流体力学计算与塔内部件设计

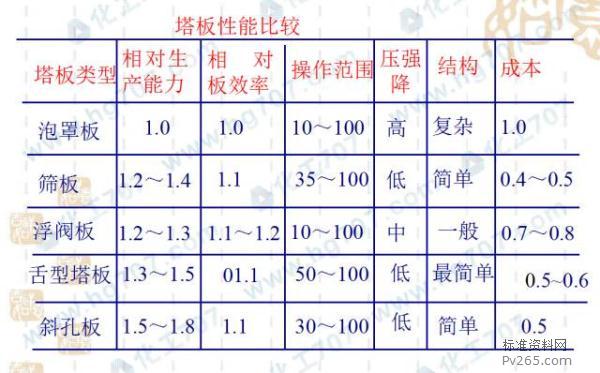

流体力学计算多采用软件计算,而塔内部件多为定型部件或专利部件。这里介绍几种常见的塔板。

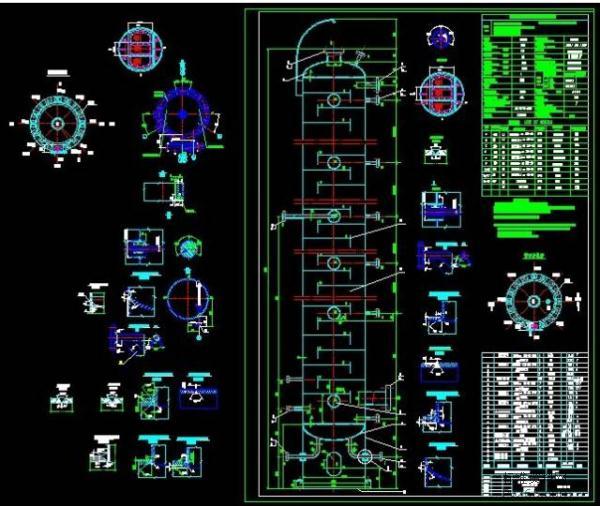

4强度计算与绘制装配图
在完成内部设计之后,我们将根据压力、温度、介质环境等对塔体进行选材并计算出壁厚,载荷等参数。并提出加工要求绘制装备图。

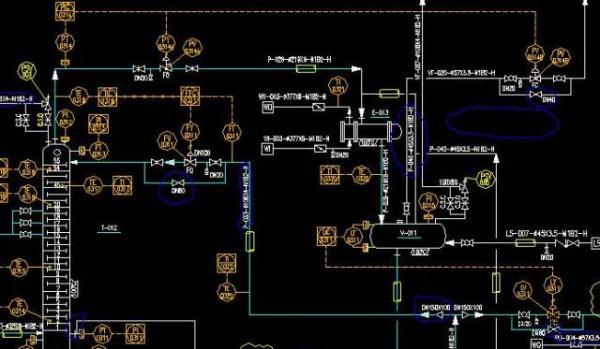

5确定控制方案绘制PID图
根据工艺要求,进行配套的仪表、阀门选型,确定控制方案,并绘制出带夹点控制的工艺流程图PID
