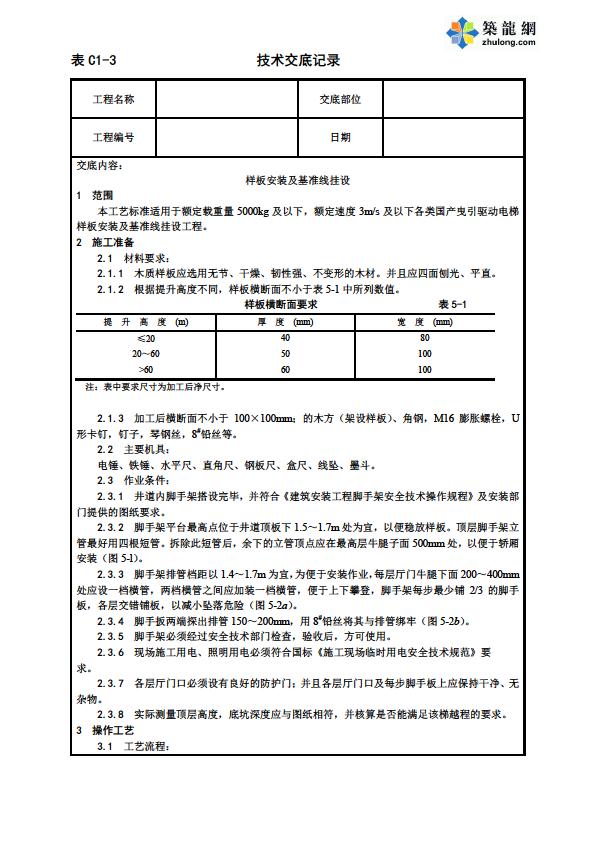

表 C1-3 技术交底 记录 工程名称 交底部位 工程编号 日期 交底内容： 样板安装及基准线挂设 1 范围 本工艺 标准适用于额定载重量 5000kg 及以下 ，额定速度 3m/s 及以下各类国产曳引驱动电梯 样板安装及基准线挂设工程。 2 施工准备 2.1 材 料要求： 2.1.1 木质样板应选用无节、干燥、韧性强、不变形的木材。并且应四面刨光、平直。 2.1.2 根据提升高度不同，样板横断面不小于表 5-1 中 所列数值。 样板横断面要求 表 5-1 提 升 高 度 (m) 厚 度 (mm) 宽 度 (mm) ≤20 20～60 >60 40 50 60 80 100 100 注：表中要求尺寸为加工后净尺寸。 2.1.3 加工后横断面不小于 100 ×100mm ； 的木方（架设样板） 、角钢，M16 膨 胀螺栓，U 形卡钉，钉子，琴钢丝，8 # 铅丝等。 2.2 主 要机具： 电锤、 铁锤、水平尺、直角尺、钢板尺、盒尺、线坠、墨斗。 2.3 作 业条件： 2.3.1 井道内脚手架搭设完毕， 并符合 《建筑安装工程脚手架安全技术
