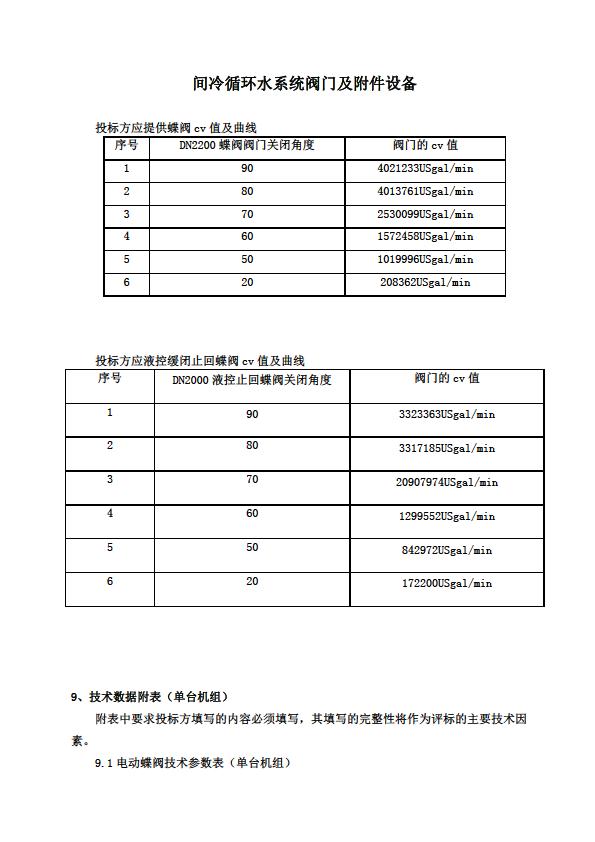

间 冷 循环 水 系统 阀 门及 附 件设 备

投标方应提供蝶阀 cv 值及曲线
序号 DN2200 蝶阀阀门关闭角度 阀门的cv 值
1 90 4021233USgal/min
2 80 4013761USgal/min
3 70 2530099USgal/min
4 60 1572458USgal/min
5 50 1019996USgal/min
6 20 208362USgal/min


投标方应液控缓闭止回蝶阀 cv 值及曲线
序号
DN2000 液控止回蝶阀关闭角度
阀门的cv 值
1
90 3323363USgal/min
2 80
3317185USgal/min
3 70
20907974USgal/min
4 60
1299552USgal/min
5 50
842972USgal/min
6 20
172200USgal/min



9 、 技 术 数据 附 表 （ 单台 机 组 ）
附表中要求投标方填写的内容必须填写，其填写的完整性将作为评标的主要技术因
素。
9.1 电动蝶阀技术参数表（单台机组）

序
号
项目名称 单位 电动蝶阀 DN2200 电动蝶阀 DN2200
1 输送介质 ／ 除盐水 除盐水
2
介质流速（正常/
最大）
m/s 2～2.5/3.5 2～2.5/3.5
3 电厂标识系统 技术协议签订时确定
