说明：1、图中尺寸高程、桩号以m计，其余均以cm计。

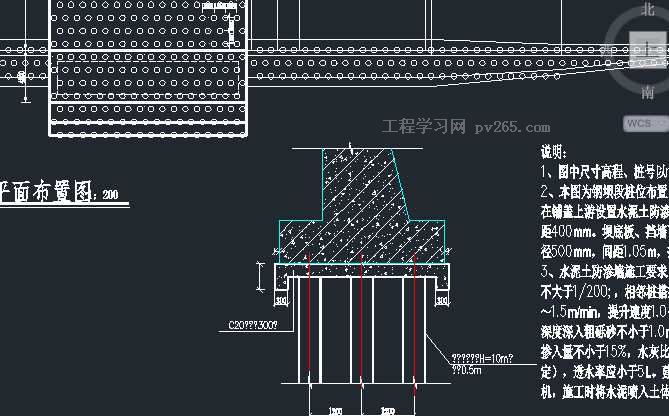

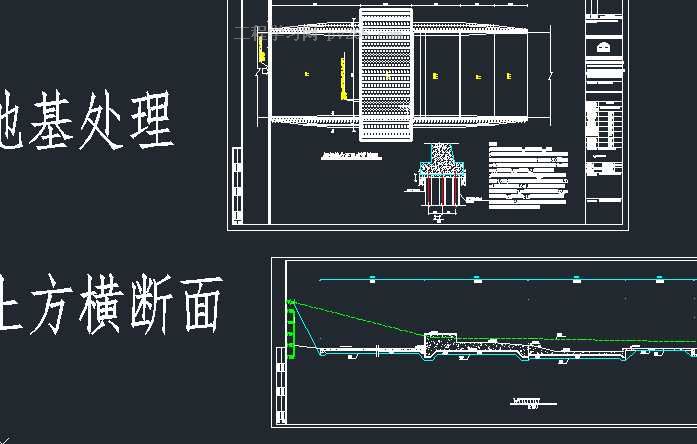

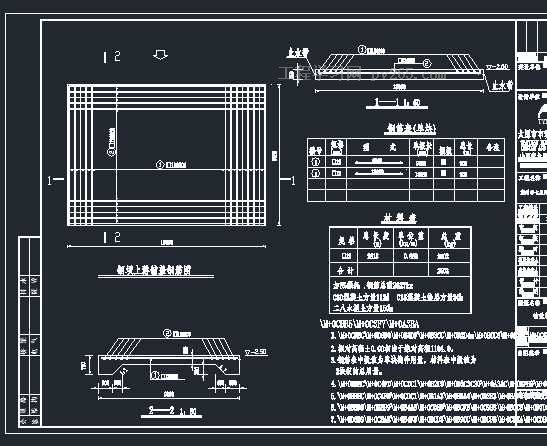

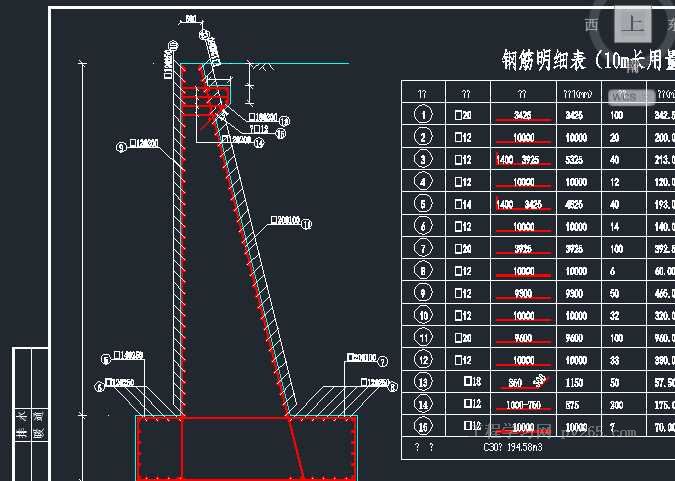

2、本图为钢坝段桩位布置图。根据地质资料选择水泥粉喷桩。在铺盖上游设置水泥土防渗墙，桩长≥10m，桩径500mm，桩距400mm。坝底板、挡墙下设置水泥粉喷桩，桩长≥10m，桩径500mm，间距1.05m，排距1.2m，梅花型布置。
3、水泥土防渗墙施工要求：桩位偏差±5cm，墙体垂直度偏差不大于1/200;，相邻桩搭接长度为10cm，钻机钻进速度0.50～1.5m/min，提升速度1.0～1.5m/min，根据地质资料，墙体深度深入粗砾砂不小于1.0m。水泥采用矿渣水泥，标号32.5，掺入量不小于15%，水灰比1:1.5（应根据室内及现场试验确定），透水率应小于5L。建议施工机械为多头小直径深层搅拌机，施工时将水泥喷入土体并强制搅拌。
