研磨机简介:

研磨机是用涂上或嵌入磨料的研具对工件表面进行研磨的磨床。主要用于研磨工件中的高精度平面、内外圆柱面、圆锥面、球面、螺纹面和其他型面。研磨机的主要类型有圆盘式研磨机、转轴式研磨机和各种专用研磨机。研磨机控制系统以PLC为控制核心,文本显示器为人机对话界面的控制方式。人机对话界面可以就设备维护、运行、故障等信息与人对话;操作界面直观方便、程序控制、操作简单。全方位安全考虑,非正常状态的误操作无效。实时监控,故障、错误报警,维护方便。

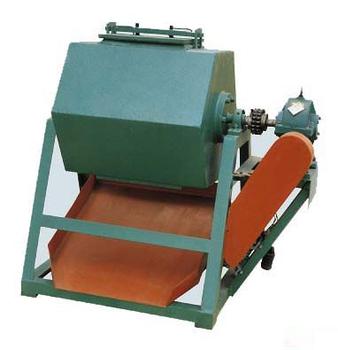

 研磨机

研磨机分类


篮式研磨机
篮式研磨机预分散时可以作为高速分散机单独使用,精研磨时再由装有研磨介质的篮子进行研磨,则可以省去高速分散机、泵、管路这些复杂繁琐的工序及设备和随之带来的安装、维护、清洗费用及工作。仅用一台篮式研磨机,就可以完成预分散和精研磨。特别是对于固含量高、高黏度的物料也能达到很好的研磨效果。这是以往的传统设备无法比拟的。该机器的研制成功使篮式研磨机的效率和分散研磨性能再次有了新的飞跃。

咖啡研磨机
咖啡研磨机研磨豆子的时候,粉末的粗细要视烹煮的方式而定。烹煮的时间愈短,研磨的粉末就要愈细;烹煮的时间愈长,研磨的粉末就要愈粗。咖啡研磨机制作咖啡所需的时间很短,因此磨粉最细,咖啡粉细得像面粉一般;用塞风方式烹煮咖啡,大约需要一分多钟,咖啡粉属中等粗细的研磨;美式滤滴咖啡制作时间长,因此咖啡粉的研磨是最粗的,一颗颗像贝壳沙滩上的京粒般。咖啡研磨机研磨粗细适当的咖啡粉末,对想做一杯好咖啡是十分重要的,因为咖啡粉中水溶性物质的萃取有它理想的时间,如果粉末很细,又烹煮长久,造成过度萃取,则咖啡可能非常浓苦而失去芳香。

双面研磨机
双面研磨机主要用于两面平行的晶体或其它机械零件进行双面研磨,特别是薄脆性材料的加工。适用于各种材质的机械密封环、陶瓷片、气缸活塞环、油泵叶片轴承端面及硅、锗、石英晶体、石墨、蓝宝石、光学水晶、玻璃、铌酸锂、硬质合金、不锈钢、粉灰冶金等金属材料的平面研磨和抛光。

高速研磨机
高速研磨机变速控制方法属于超精密机械加工技术领域。已知技术就是启动研磨机,在克服惯性后磨具转速直接提到正式的研磨速度上,加工完毕停车,在惯性作用下磨具的旋转在持续一段时间后停止。这种方法加工精度不能保证,加工效率低。本发明是在研磨加工开始及结束两个阶段控制磨具转速的变化,使之有一个缓慢、迅速、缓慢的提速和降速过程。其效果在于大为减轻磨具与工件表面的冲击,避免伤痕出现,从而提高加工精度和加工效率。本发明可应用于高速研磨机的研磨过程,对硬质合金、工程陶瓷等工件进行表面研磨加工。

钻头研磨机
钻头研磨机主要包括研磨机本体、砂轮、定位套和钻头插座,其特征在于研磨机本体一侧的中央突设具有螺牙的马达心轴,在轴心壁上车设有E型扣环沟槽,供定位压设E型扣环、垫圈和砂轮,并用垫圈及螺帽紧压锁固砂轮,马达心轴外缘设内具螺牙的中空管,供定位顶着钻头前端,一侧设中空圆形突缘,供定位套整体配合插装于钻头插座内孔;钻头插座中央装设定位套,外缘车设螺牙,供螺设于研磨机本体一侧圆管的螺牙内,其端面设有钻头插孔,供大小尺寸的钻头配合插入研磨前端角切刃。

研磨机工作原理

研磨机采用无级调速系统控制,可轻易调整出适合研磨各种部件的研磨速度。采用电—气比例阀闭环反馈压力控制,可独立调控压力装置。上盘设置缓降功能,有效的防止薄脆工件的破碎。通过一个时间继电器和一个研磨计数器,可按加工要求准确设置和控制研磨时间和研磨圈数。工作时可调整压力模式,达到研磨设定的时间或圈速时就会自动停机报警提示,实现半自动化操作。

研磨机变速控制方法,研磨加工有三个阶段,即开始阶段、正式阶段和结束阶段,开始阶段磨具升速旋转,正式阶段磨具恒速旋转,结束阶段磨具降速旋转,其特征在于,在研磨加工开始阶段,人为控制磨具转速的加速度从零由慢到快地增大,当磨具转速升到正式研磨速度的一半时,加速度的变化出现一个拐点,控制磨具转速的加速度由最大值由快到慢地减小,直到磨具转速达到正式的研磨速度,磨具转速的加速度降为零。

利用固着磨料研磨的这一特点,根据工件磨具间的相对运动轨迹密度分布,合理地设计磨具上磨料密度分布,以使磨具在研磨过程中所出现的磨损不影响磨具面型精度,从而显著提高工件的面型精度,并且避免修整磨具的麻烦。在平面固着磨料研磨中,磨具的旋转运动是主运动,工件的运动是辅助运动。在大部分情况下,工件是浮动压在磨具上,其运动规律是未知的。因此,要对工件受力进行分析,才能求出其受力状态及运动规律。取工件为整个研磨系统的分离体,建立工件受力平衡微分方程,求解该方程就能得到工件的运动规律。

研磨机主机采用调速电机驱动,配置大功率减速系统,软启动、软停止,运转平稳。通过上、下研磨盘、太阳轮、游星轮在加工时形成四个方向、速度相互协调的研磨运动,达到上下表面同时研磨的高效运作。下研磨盘可升降,方便工件装卸。气动太阳轮变向装置,精确控制工件两面研磨精度和速度。随机配有修正轮,用于修正上下研磨盘的平行误差。

研磨篮式研磨机继承了篮式研磨机分散研磨两道工序在一台机器、一道工序上实现的特点,同时还可以作为分散机单独使用(当分散盘在工作位置,研磨篮未下降时)。对于需要研磨的物料,又可以实现先分散后研磨的功能(当研磨篮下降到工作位时,可对物料进行高效率的精研磨)。

研磨机操作

操作者必须熟悉设备一般结构及性能,不得超性能使用设备。零件与磨具体积之和不得超过料斗体积的90%。接通电源后,进行空运转,应运转平稳,无异常噪声。否则应停机检查。工件研磨前,必须将工件进行脱油去污处理。加工过程中必须根据工件研磨情况适时添加研磨剂和控制水的添加量。 工作完毕停机时,切断电源,清扫设备,做好设备维护保养工作。 安全操作规程开机前,应检查紧固螺钉,检查电机轴等转动是否灵活。设备在运转中,发现异常应即停车。每隔6个月,应向振动电机或旋转轴的轴承注油口加注锂基脂。下班,应切断电源。

空负荷试运转。主机和分析机转向正确。主机空负荷试运转按转向要求,其运转时间不少于1h。主机空负荷运转时,应将磨辊装置用钢丝绳扎紧,避免磨辊与磨环接触打击,如无条件,亦可将磨辊装置拆卸。主机空负荷试运转应平稳,润滑油最高温度不得超过800c。温升不得超过400c。分析机大小锥齿轮运转应平稳,无不正常声音,并保证油路畅通。鼓风机应观察转动方向,不应有不正常声音和振动,滚动轴承最高温度不得超过700c,温升不超过350c。
符合试运转。经空负荷试运转证明,各部件能正常工作时,才可进行符合试运转。符合试运转时间不少于8h(小时)。磨机工作应正常,传动部分不得有不正常声音和冲击振动。滚动轴承和润滑油最高温度不超过800c,温升不超过400c。管道装置中各法兰接触不应有漏风现象。磨粉产量达到规定指标。调整分析机转速,使成品粒度控制在0.44-0.125mm范围内。经空负荷及负荷使运转合格后,再次把紧固件拧紧,即可投入正常运行。
