铣床简介:

铣床(millingmachine)系指主要用铣刀在工件上加工各种表面的机床。通常铣刀旋转运动为主运动,工件(和)铣刀的移动为进给运动。它可以加工平面、沟槽,也可以加工各种曲面、齿轮等。铣床是用铣刀对工件进行铣削加工的机床。铣床除能铣削平面、沟槽、轮齿、螺纹和花键轴外,还能加工比较复杂的型面,效率较刨床高,在机械制造和修理部门得到广泛应用。

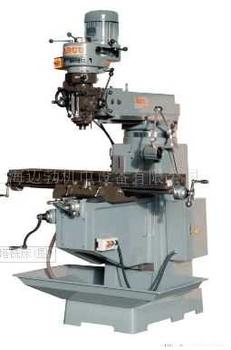

 铣床

铣床主要分类

一、按布局形式和适用范围加以区分


(1)升降台铣床:有万能式、卧式和立式等,主要用于加工中小型零件,应用最广。
(2)龙门铣床:包括龙门铣镗床、龙门铣刨床和双柱铣床,均用于加工大型零件。
(3)单柱铣床和单臂铣床:前者的水平铣头可沿立柱导轨移动,工作台作纵向进给;后者的立铣头可沿悬臂导轨水平移动,悬臂也可沿立柱导轨调整高度。两者均用于加工大型零件。
(4)工作台不升降铣床:有矩形工作台式和圆工作台式两种,是介于升降台铣床和龙门铣床之间的一种中等规格的铣床。其垂直方向的运动由铣头在立柱上升降来完成。
(5)仪表铣床:一种小型的升降台铣床,用于加工仪器仪表和其他小型零件。
(6)工具铣床:用于模具和工具制造,配有立铣头、万能角度工作台和插头等多种附件,还可进行钻削、镗削和插削等加工。
(7)其他铣床:如键槽铣床、凸轮铣床、曲轴铣床、轧辊轴颈铣床和方钢锭铣床等,是为加工相应的工件而制造的专用铣床。按控制方式,铣床又分为仿形铣床(见仿形机床)、程序控制铣床和数字控制铣床(见数字控制机床)

二、按结构分

(1)台式铣床:小型的用于铣削仪器、仪表等小型零件的铣床。
(2)悬臂式铣床:铣头装在悬臂上的铣床,床身水平布置,悬臂通常可沿床身一侧立柱导轨作垂直移动,铣头沿悬臂导轨移动。
(3)滑枕式铣床:主轴装在滑枕上的铣床,床身水平布置,滑枕可沿滑鞍导轨作横向移动,滑鞍可沿立柱导轨作垂直移动。
(4)龙门式铣床:床身水平布置,其两侧的立柱和连接梁构成门架的铣床。铣头装在横梁和立柱上,可沿其导轨移动。通常横梁可沿立柱导轨垂向移动,工作台可沿床身导轨纵向移动,用于大件加工。
(5)平面铣床:用于铣削平面和成型面的铣床,床身水平布置,通常工作台沿床身导轨纵向移动,主轴可轴向移动。它结构简单,生产效率高。
(6)仿形铣床:对工件进行仿形加工的铣床。一般用于加工复杂形状工件。
(7)升降台铣床:具有可沿床身导轨垂直移动的升降台的铣床,通常安装在升降台上的工作台和滑鞍可分别作纵向、横向移动。
(8)摇臂铣床:摇臂装在床身顶部,铣头装在摇臂一端,摇臂可在水平面内回转和移动,铣头能在摇臂的端面上回转一定角度的铣床。
(9)床身式铣床:工作台不能升降,可沿床身导轨作纵向移动,铣头或立柱可作垂直移动的铣床。
(10)专用铣床:例如工具铣床:用于铣削工具模具的铣床,加工精度高,加工形状复杂。

三、按控制方式分

铣床又可分为仿形铣床、程序控制铣床和数控铣床等。

铣床操作规程

专用铣床操作规程

适用机型:

1、龙门铣床:X245(A662),X209(6642),X2010,X2012A,FRM5,6642H1,92001。
2、双柱铣床:FX03,Γф564H1,Γф273-11A,ΓФ535H2,ΓФ459,ΓФ544H1,ΓФ571H1,ΓФ529H1,FXZ-001,ΓФ462C1。
3、单柱铣床:ΓФ447H1,ΓФ456H1ΓФ458H1,ΓФ461HXΓФ458C,ΓФ459C1,ΓФ459HX。
4、平面仿形铣床:XB4326,XF736,ЛP-90A。
5、立体仿形铣床:6441Б,ЛP-105,ЛP-93。
6、立式圆工作台铣床:TZX16,X5216,ΓФ449H1621M,621H5621C1H29,623,623H7,623H9,623H11,623H12,623BH6,623BH10623CH2,621H6,623H10,623CH2,621H6,623H10,623H6,621MCH29。
7、鼓形铣床:ΓФ490,6021BH1。
8、回转式端面铣床:K389-24

一、认真执行《金属切削机床通用操作规程》有关规定。

二、认真执行下述有关补充规定。
1、夹具或大型工件的实置(安装),应使工作台受力均匀,避免受力不均导致工作台变形。
2、横梁或主轴箱根工件加工要求调正好后,应锁紧牢靠方可工作。
3、不准加工余量或重量超过规定的毛坯件。
4、工作后应将龙门、双柱、单柱、平面仿形铣床的工作台:置于床身导轨的中间位置。

普通铣床操作规程

适用机型:

数控铣床1、卧式铣床:X6012、X60(6H80Γ)、X60W(6H80)、X602、X61(6H81Γ)、X6H81、X6030、X6130、X2、(6H82Γ)、X62W(6H82)、X6232、X6232A、X63、(6H83Γ)X63W、6H83Y、6H83、B1-169A、6H81A、FU2A、4FWA、FA5H、FA5U、IAE、X3810。
2、立式铣床:X50、X51(6H11)、X52、X52k(6H12)、X53、X53k(6H13)、X53T(FA5V)、X5430A、X50T、X5350、XS5040、X518、6П10、F1-250、F2-250、FA4AV、652、VF222、FSS、FB40V、6H13П,FYA41M、4MK-V、UF/05-135、6A54、ΓФ300、ΓФ173M-12。
3、数控立式铣床:XsK5040Ⅲ。
4、键槽铣床:x920(692A)、4205、XZ9006、ДФ60A。
5、万能工具铣:x8119(678M)、x8126(679)、x8140、680。
一、认真执行《金属切削机床通用操作规程》有关规定。

二、认真执行下述有关铣床通用规定:

(一)工作中认真做到

1、铣削不规则的工件及使用虎钳、分度头及专用夹具持工件时,不规则工件的重心及虎钳、分度头、专用夹具等应尽可能放在工作台的中间部位,避免工作台受力不匀,产生变形。
2、在快速或自动进给铣削时,不准把工作台走到两极端,以免挤坏丝杆。
3、不准用机动对刀,对刀应的动进行。
4、工作台换向时,须先将换向手柄停在中间位置,然后再换向,不准直接换向。
5、铣削键槽轴类或切割薄的工件时,严防铣坏分度头或工作台面。
6、铣削平面时,必须使用有四个刀头以上的刀盘,选择合适的切削用量,防止机床在铣削中产生震动。

(二)工作后将工作台停在中间位置,升降台落到最低的位置上。

三、认真执行下述有关特殊的规定

XSK5040Ⅲ数控立式铣床,工作前应根据工艺要求进行有关工步程序,主轴转速、刀具进给量、刀具运动轨迹和连续越位等项目的预选。将电气旋钮置于"调正"位置进行试车,确认无问题后,再将电气旋钮置于自动或半自动位置进行工作。

铣床包装储运

铣床多采用木箱包装,各木箱生产厂家在制造木箱时,依据GB7284-98《框架木箱》,GB/T13384-92《机电产品包装通用技术条件》及相关标准。上述标准对包装箱的材质、结构、含水率等项目做了具体规定。
包装箱检验抽样判定时还须参照SN/T0275-93《出口商品运输包装木箱检验规程》。箱内机床应进行有效的固定和衬垫,其电器及加工未涂漆表面应做防锈防潮处理,其防锈有效期为两年。在存放及滞港期间机床类产品应库内保管,暂时露天存放时应垫高并加苫盖防止雨淋、水浸。箱面重心、防雨、勿倒置、轻放等标识应齐全,以保证运输时产品完好、安全的运抵目的地。
